طراحی قطر پیچها بر اساس لنگر وارد بر اتصال

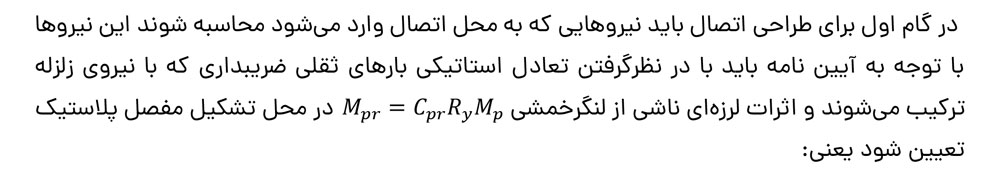

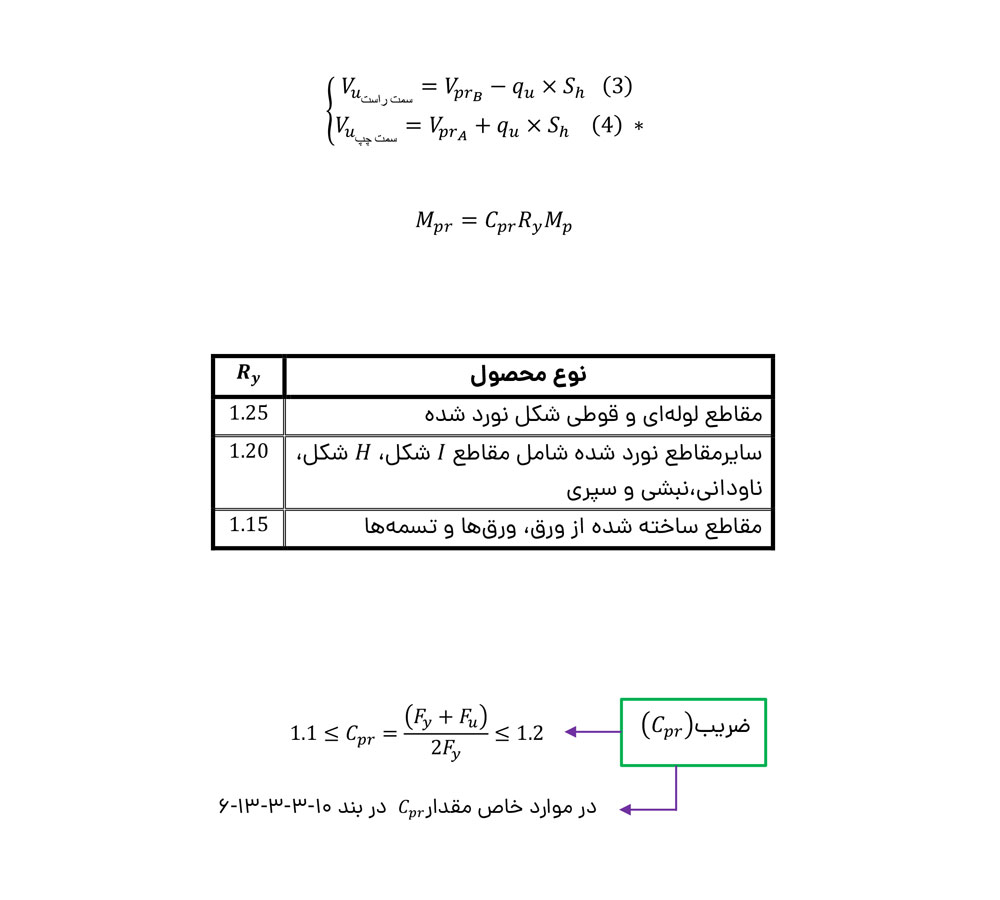

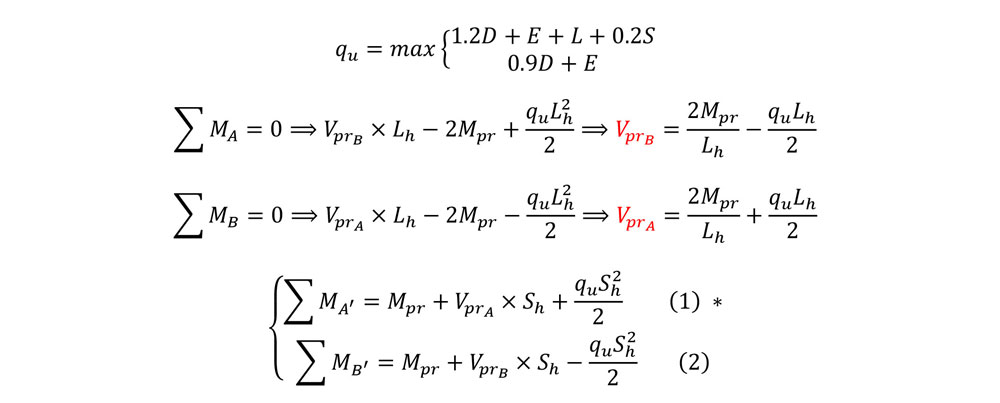

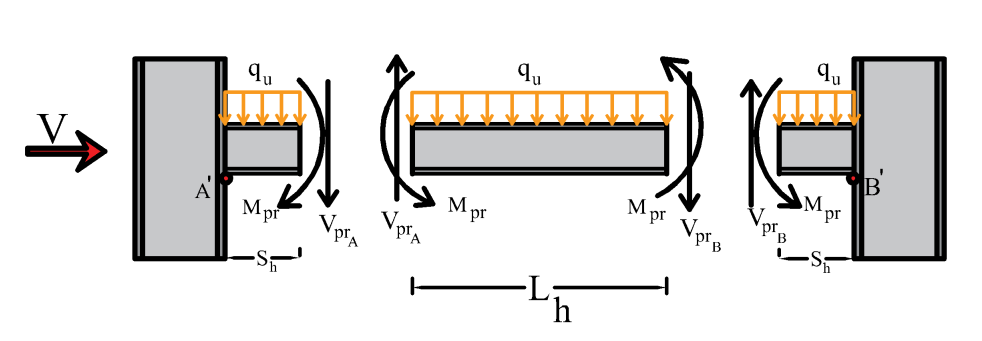

نکات مهم برای آزمون رشته معماری(طراحی) – ۲۳ تیرماه ۱۴۰۱ مشاهده میشود که مقادیر دو رابطه بالا با یکدیگر متفاوت است که علت این امر جهت فرض شده برای بار جانبی(زلزله) میباشد. در طراحی چون نیروی زلزله به صورت رفت و برگشتی است مقدار max را از بین دو رابطه انتخاب میکنیم، که رابطه 1 مقدار میباشد.
حال که نحوه محاسبه نیروها را یادگرفتیم به سراغ طراحی اتصال مثال زیر میرویم:

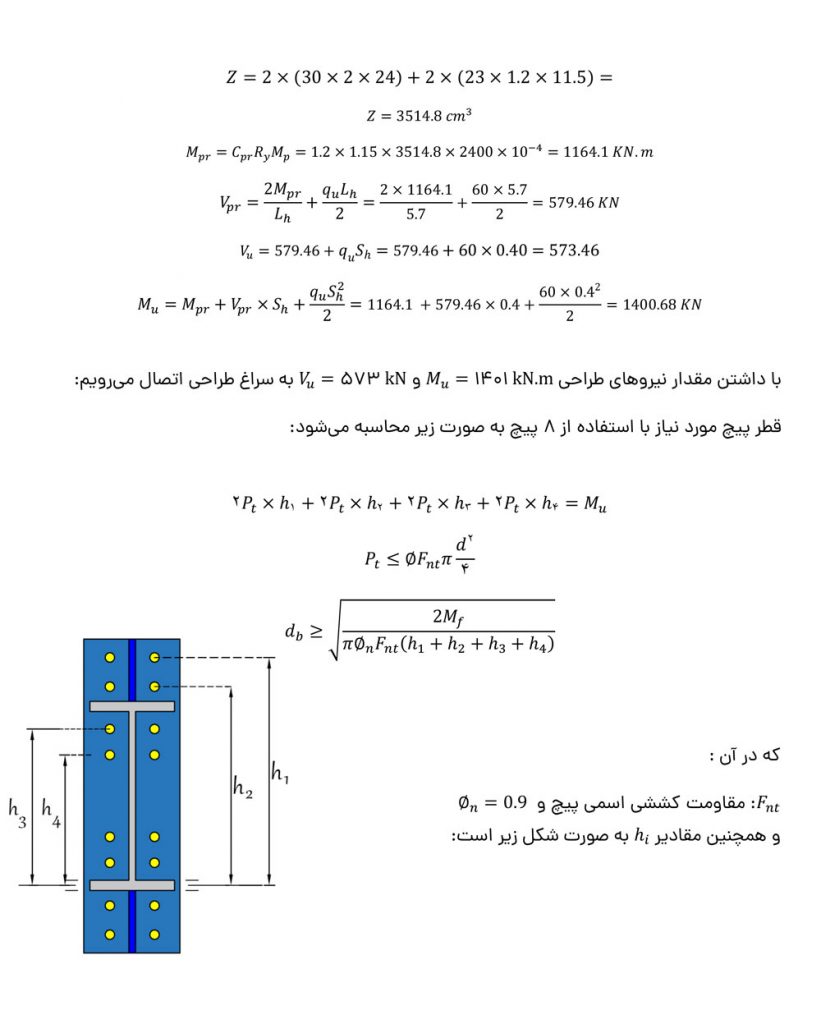

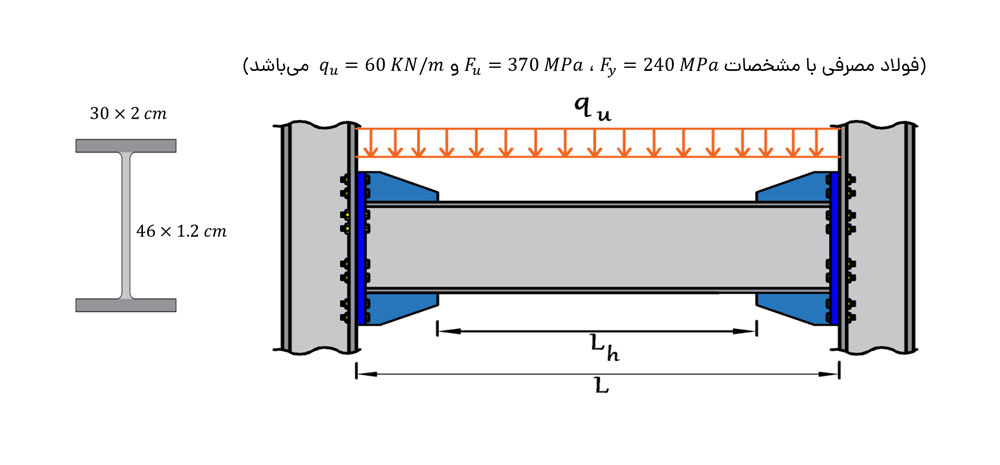

در یک قاب خمشی فولادی ویژه تیرها از ورق به طول 6.5 متر و با مقطع شکل زیر ساخته شدهاند، اگر مفصل پلاستیک در فاصله 40 سانتیمتری از بر ستون ایجاد شود،
1- مقاومت برشی و خمشی مورد نیاز اتصال تیر به ستون چقدر باید باشد؟

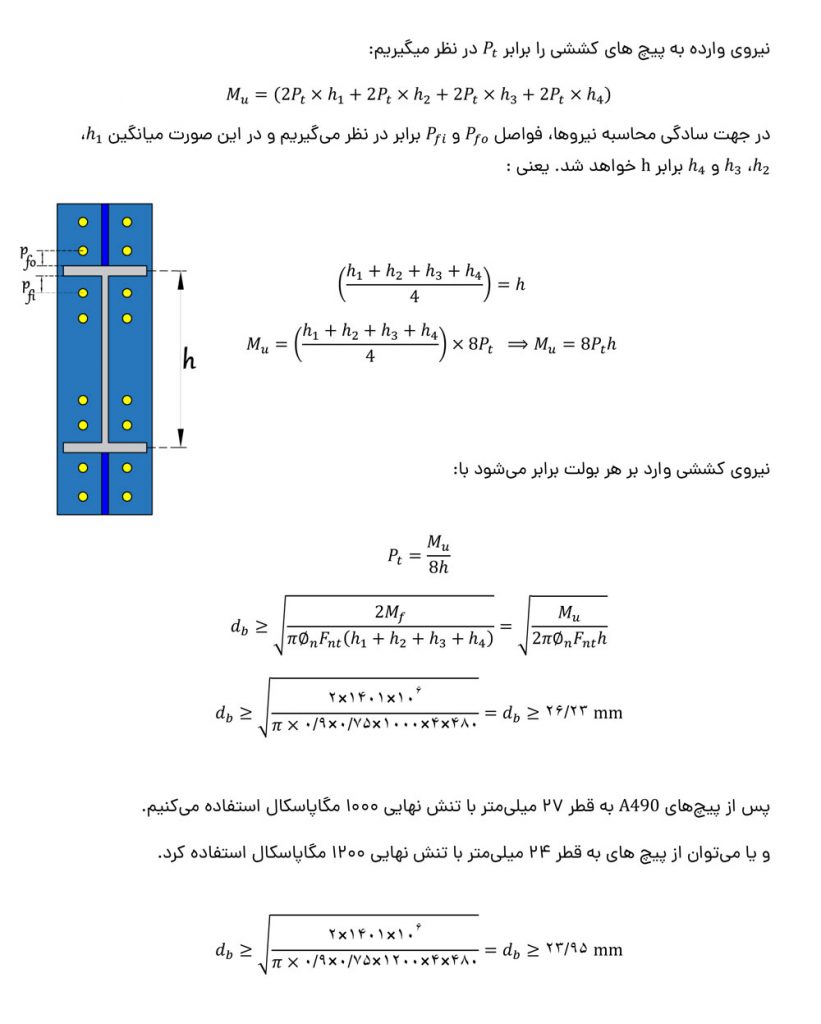

2- برای این تیر با اتصال گیردار فلنجی 8 پیچ با استفاده از ورق لچکی قطرپیچ ها را طراحی کنید.

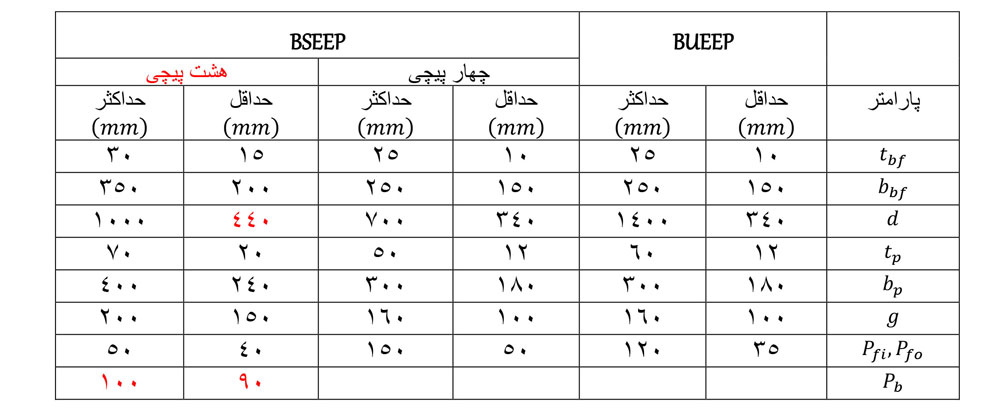

نکته: طبق جدول بالا عمق حداقل تیر باید 44 سانتیمتر باشد
طراحی برای برش

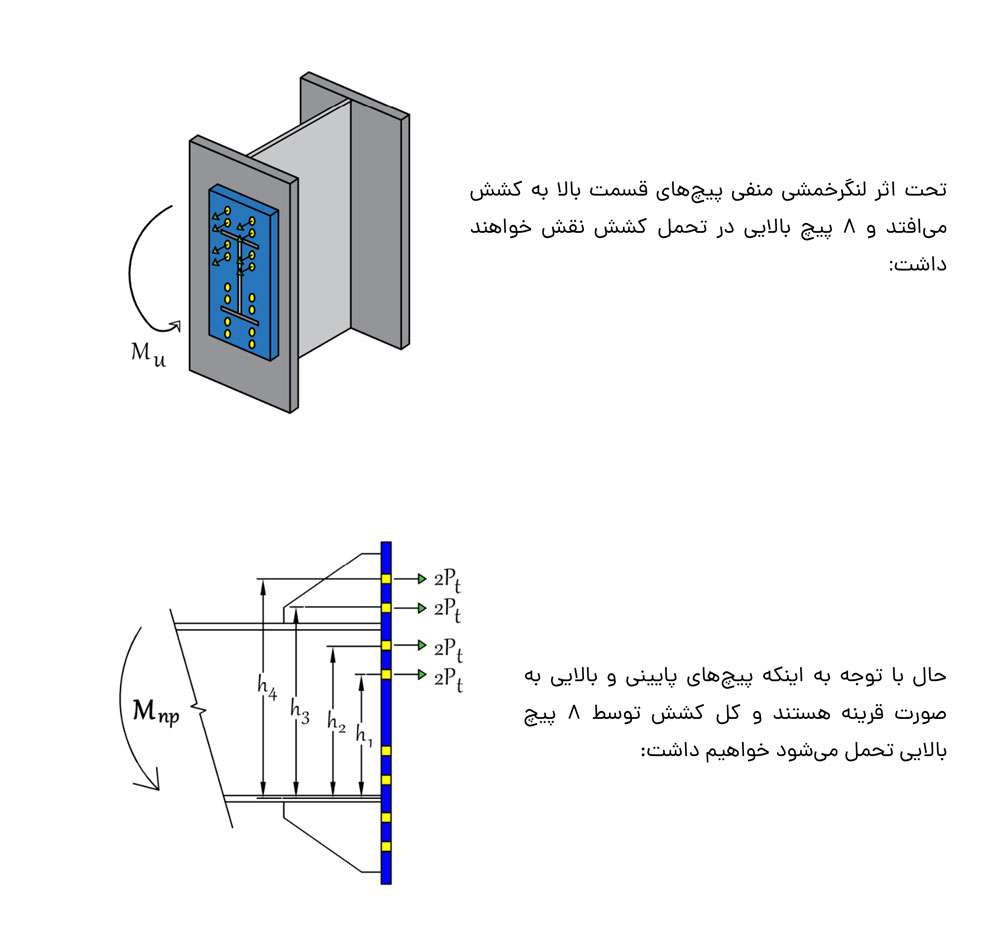

معمولا برای ساده سازی حل فرض میشود پیچ های تحت کشش، کشش را تحمل میکنند و پیچ های دیگر که نیرویی به آنها وارد نمیشود برای کنترل برش طراحی میشود هرچند پیچهای تحت کشش نیز به مقدار جزئی برش تحمل میکنند ولی از مقاومت برشی آنها در جهت ساده سازی حل مسئله صرف نظرشده (اثر توام کشش و برش ) و 8 پیچ پایینی را برای برش کنترل میکنیم:

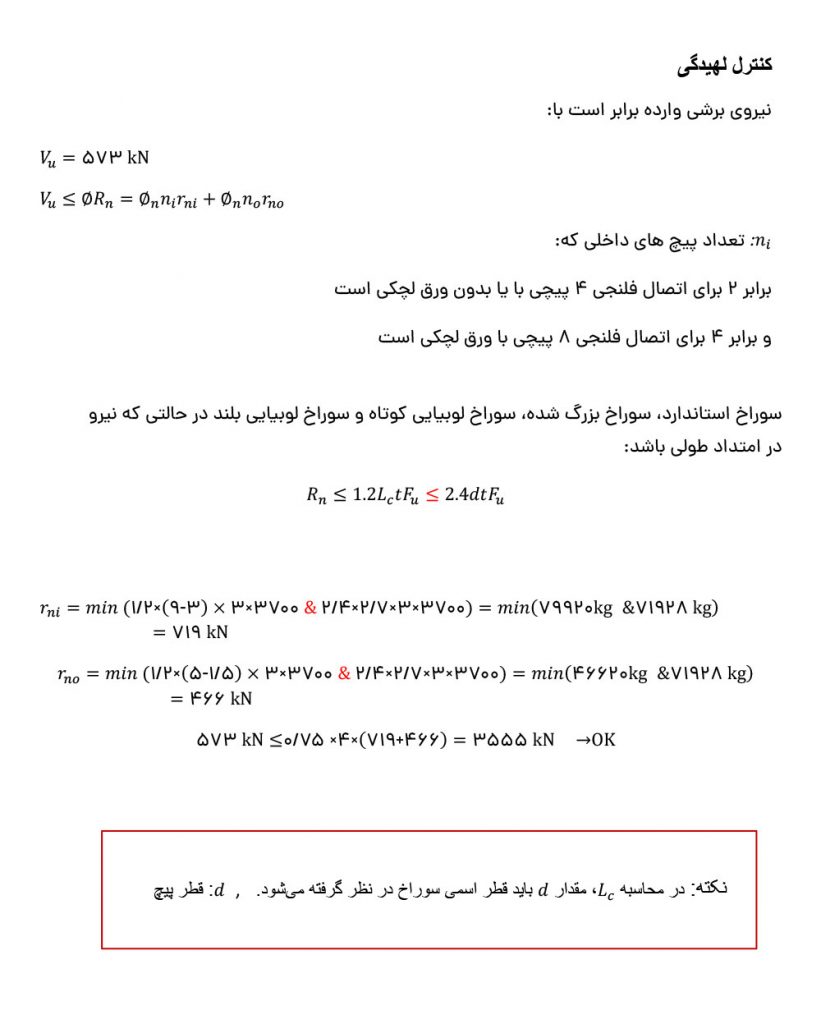

قطر پیچ ها برابر 27 میلیمتر بدست آمد و مقدار برش برابر 573 کیلونیوتن بدست آمده بود،

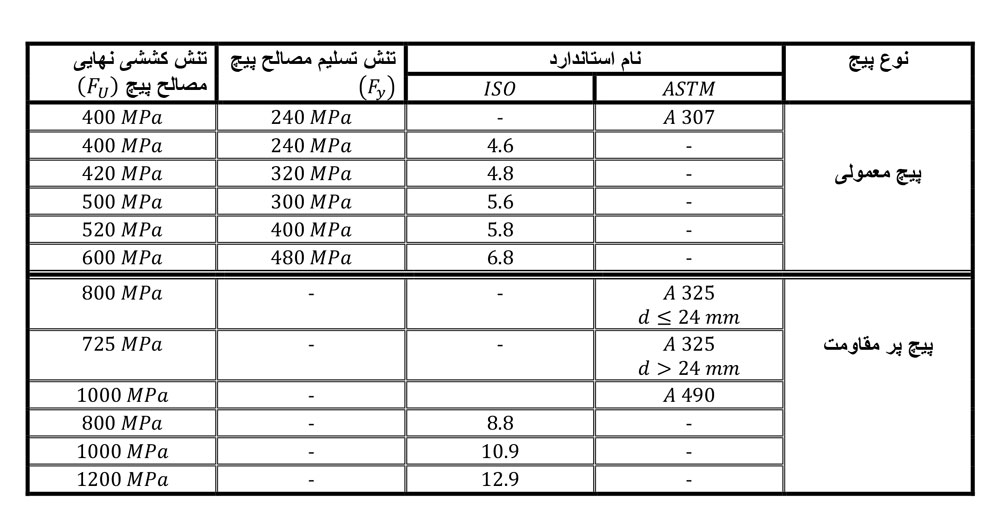

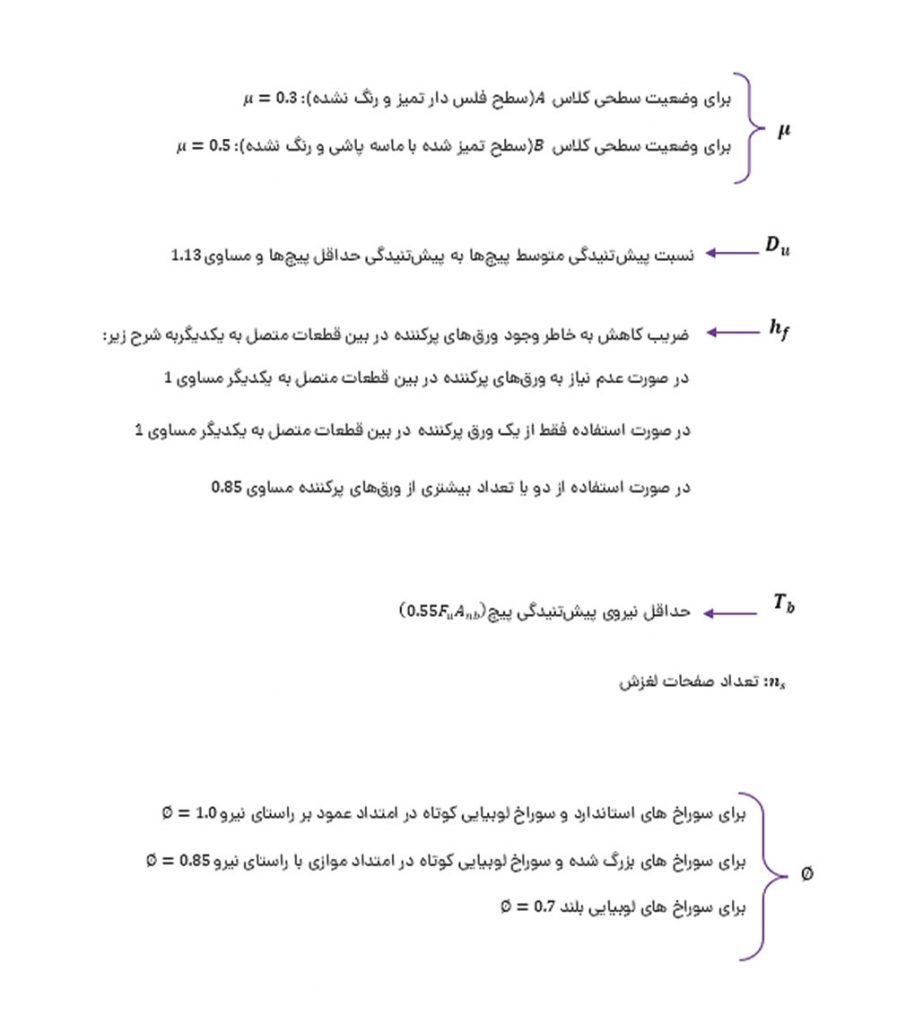

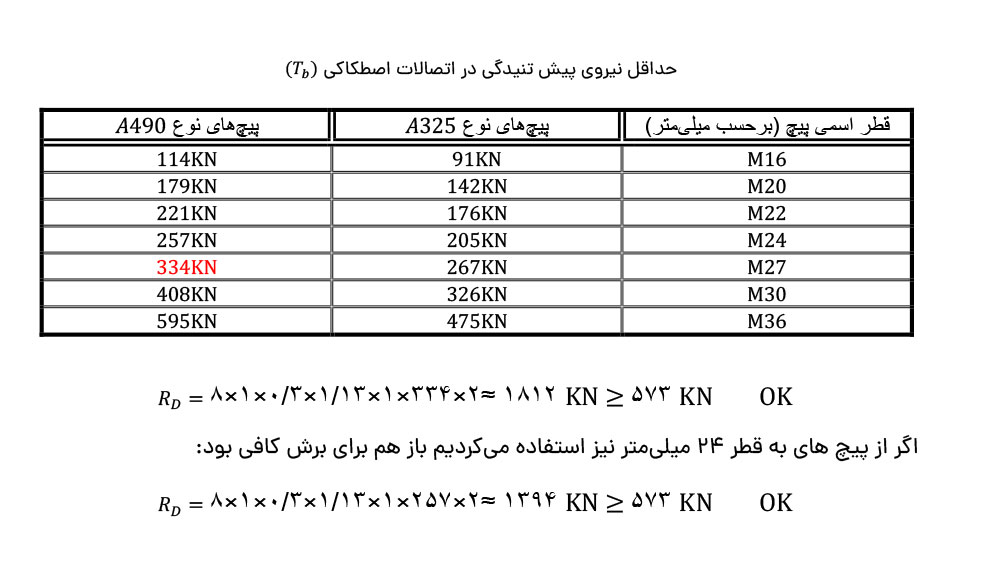

مقاومت برشی اتصال اصطکاکی 8 پیچ به قطر 27 میلیمتر با تنش نهایی 1000mpa برابر است با:

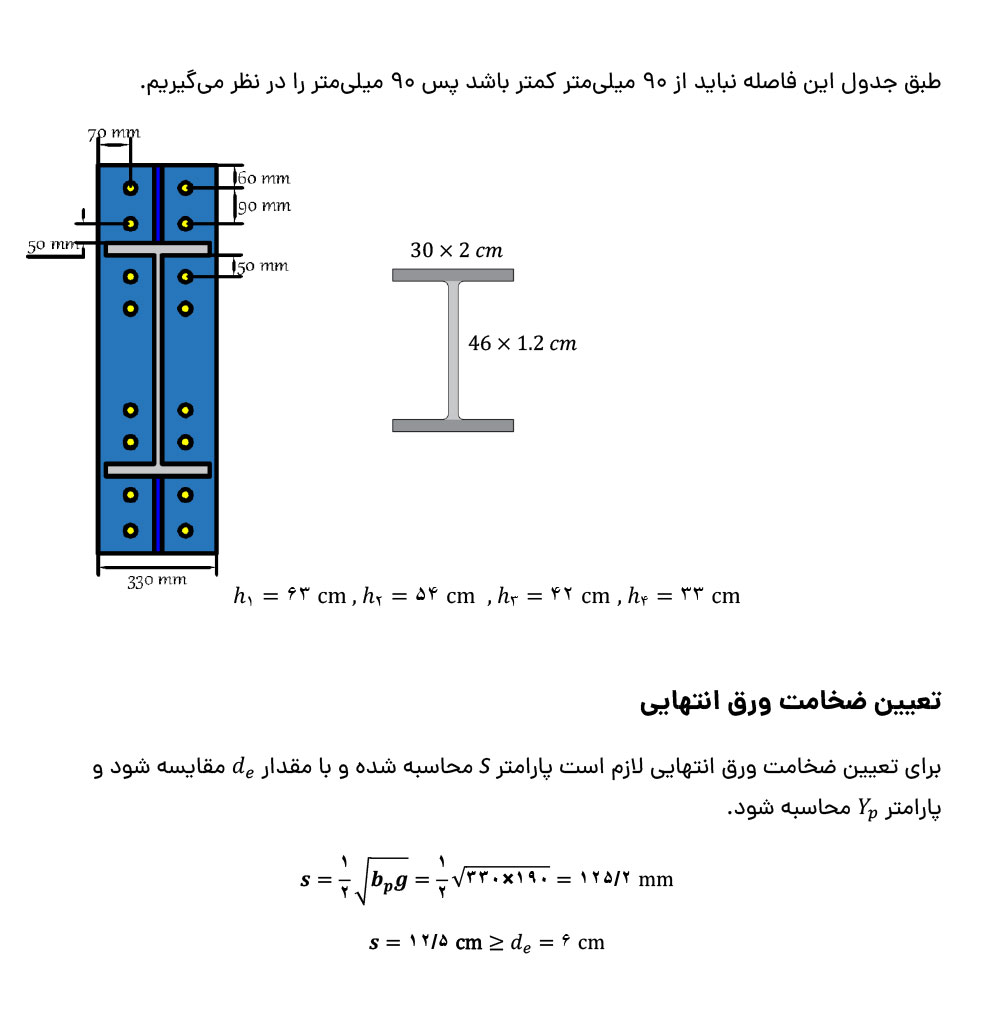

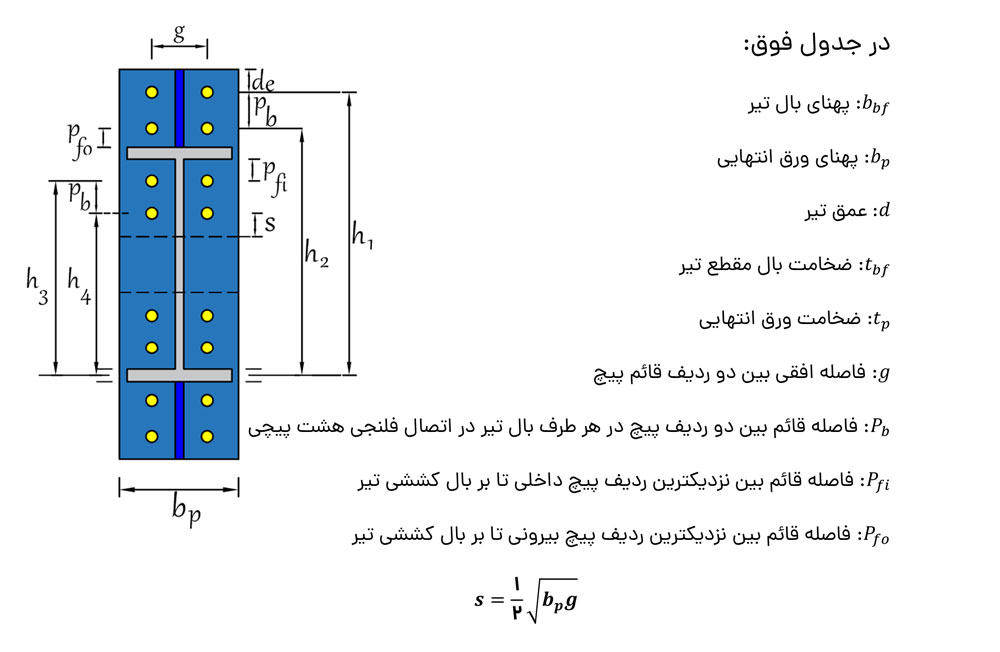

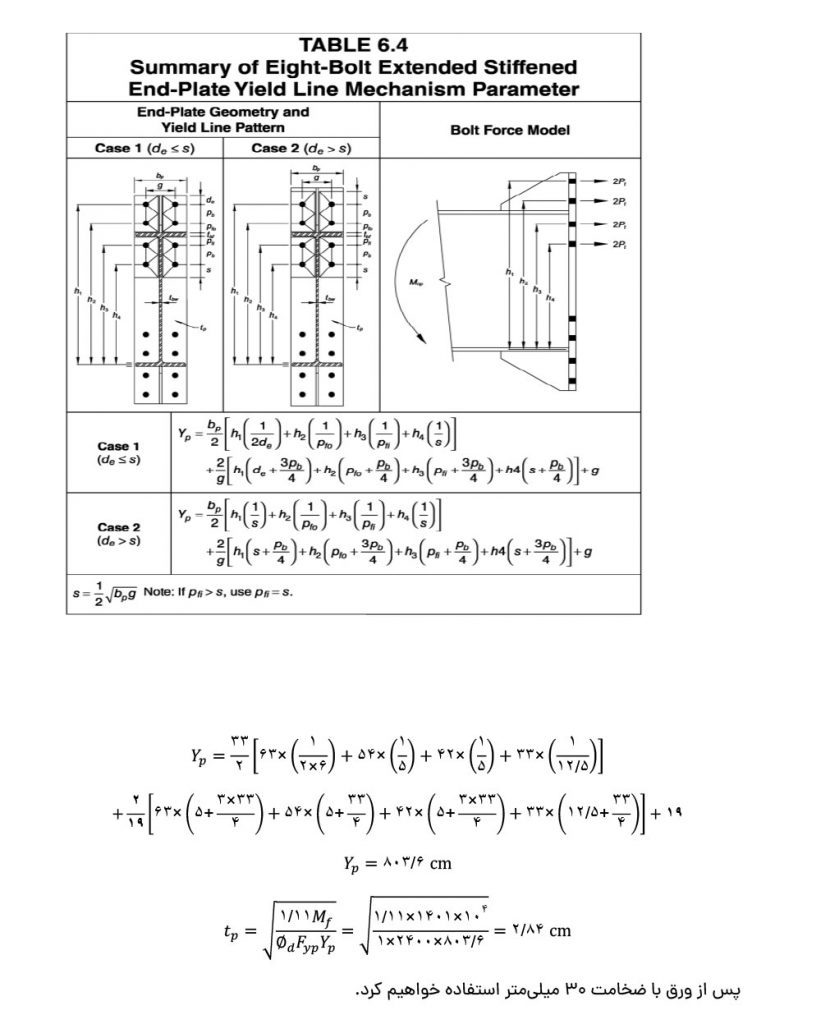

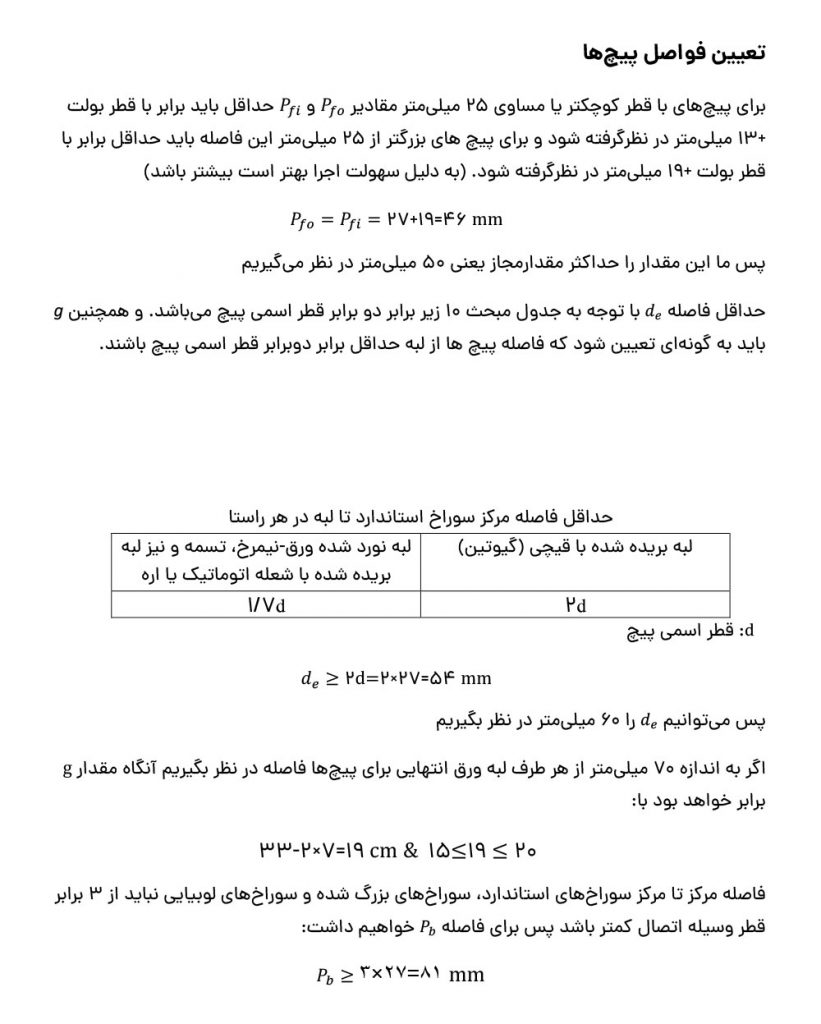

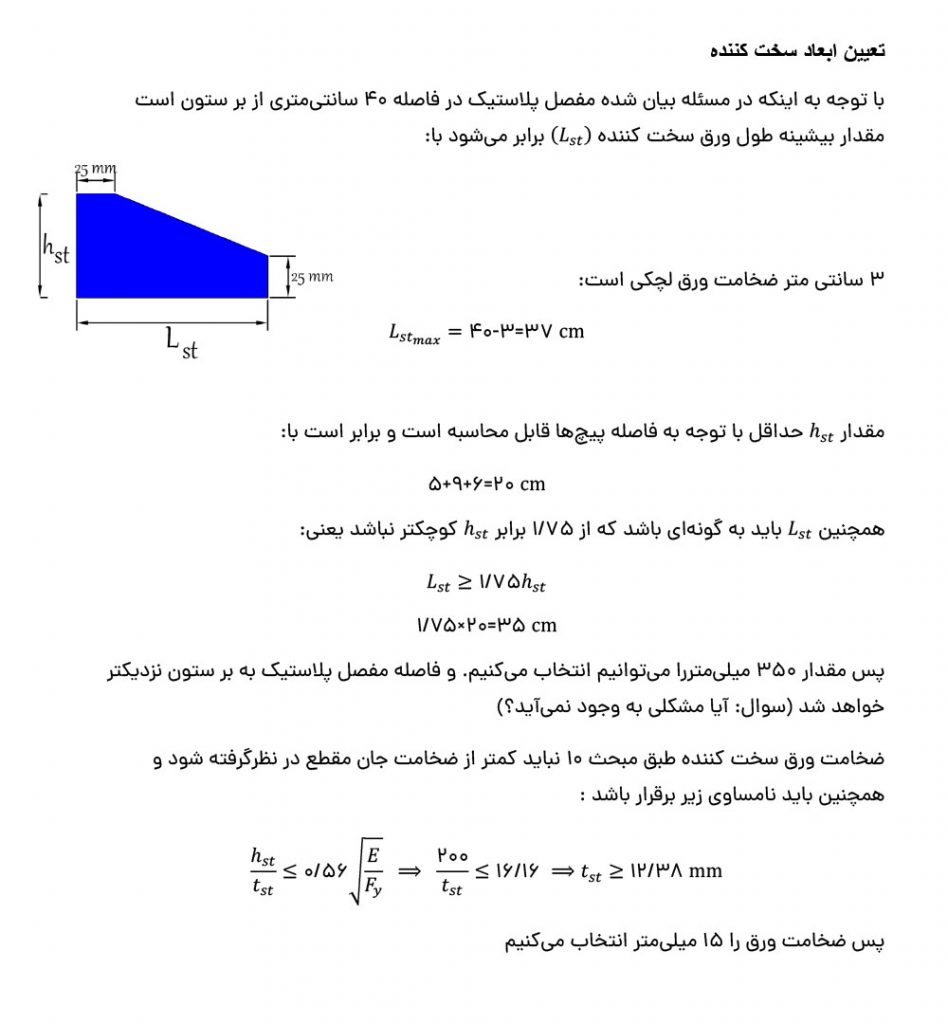

عرض ورق انتهایی
عرض ورق انتهایی باید برابر یا بزرگتر از عرض بال تیر باشد. همچنین عرض موثر ورق انتهایی نباید بزرگتر از عرض بال تیر به اضافه 25 میلیمتر بزرگتر در نظرگرفته شود پس عرض ورق انتهایی را برابر عرض بال تیر به اضافه 30 میلیمتر در نظر میگیریم:
