ترسیم خطوط شبکه مورب در ایتبس
نویسنده: مهندس سید محمدجواد هاشمی
گاهی اوقات، خصوصا در پلان های با تیرهای مورب، برای بررسی بهتر این تیرها در نرم افزار، بهتر است برخی خطوط شبکه را به صورت مورب بین دو نقطه دلخواه ترسیم نموده و به عنوان یک elevation مجزا در ایتبس تعریف کنیم.

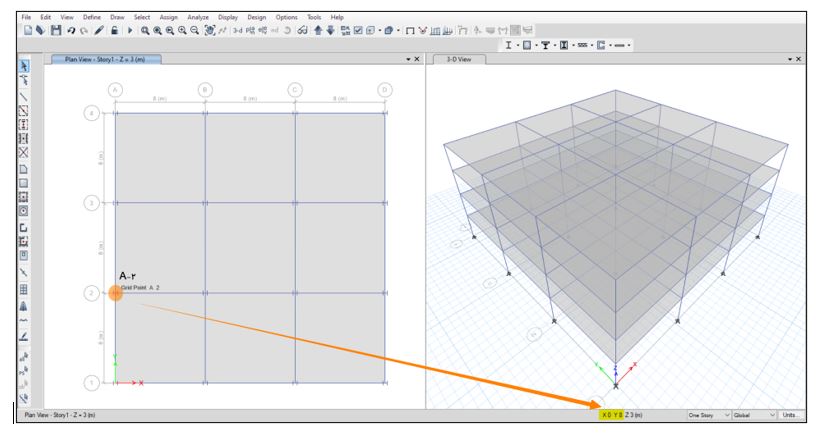

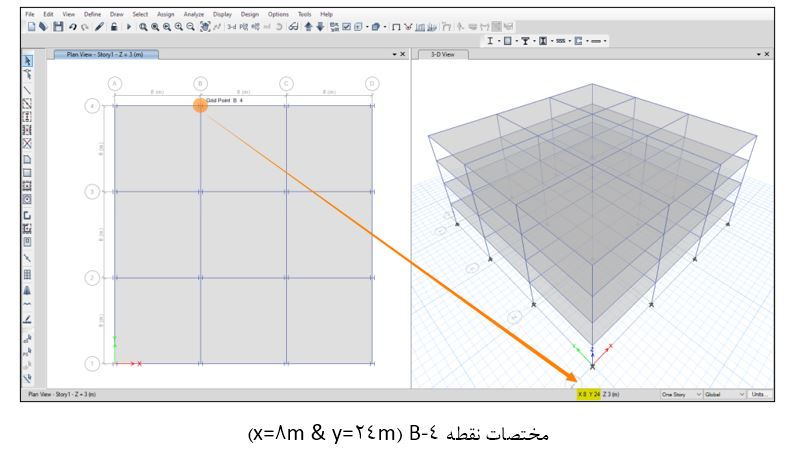

در پلان زیر، فرض کنید میخواهیم یک خط شبکه بین نقاط A-2 و B-4 ترسیم کنیم. ابتدا با قراردادن نشانگرموس روی هرکدام از نقاط دلخواه، مختصات آن ها را از نوار پایین ایتبس، مشاهده و یادداشت نمایید.
مختصات نقطه A-2 (x=0m & y=8m)

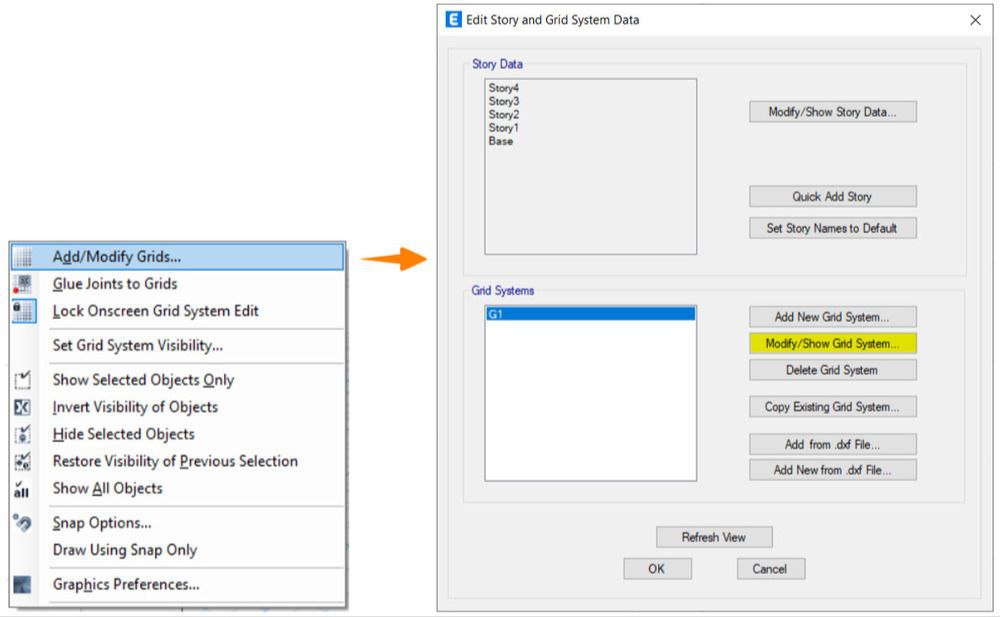

اکنون برایترسیم خطوط شبکه مورب در ایتبس، در صفحه، کلیک راست کرده و در پنجره باز شده روی گزینه Add/Modify Grids بزنید و از کادر باز شده، روی گزینه Modify/Show Grids System کلیک کنید:

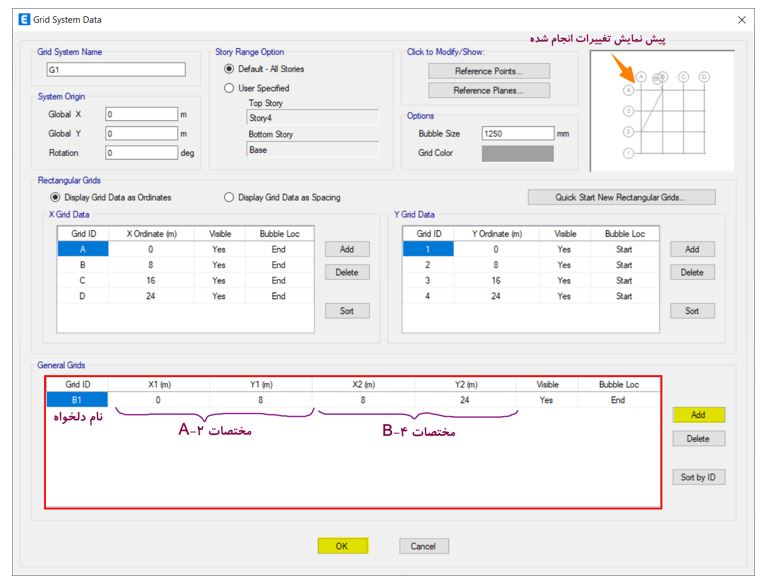

در قسمت پایین پنجره Grid System Data گزینه Add را انتخاب کرده و پس از وارد کردن مختصات دو نقطه موردنظر و انتخاب نام دلخواه برای آن، می توانید ترسیم خطوط شبکه مورب در ایتبس بین دونقطه مذکور را ترسیم کنید. توجه کنید در کادر کوچک بالای همین پنجره، می توانید پیش نمایش تغییراتی را که قرار است انجام دهید، مشاهده نمایید. در پایان، OK کنید.

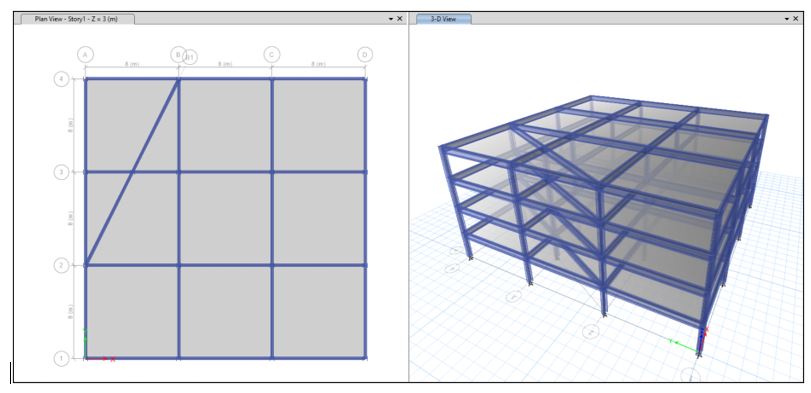

پس از رسم تیرها، ستون ها و کف ها، در شکل زیر میتوانید خط شبکه مورب و تیرهای رسم شده اش را (هم در پلان و هم در نمای سه بعدی) مشاهده کنید:

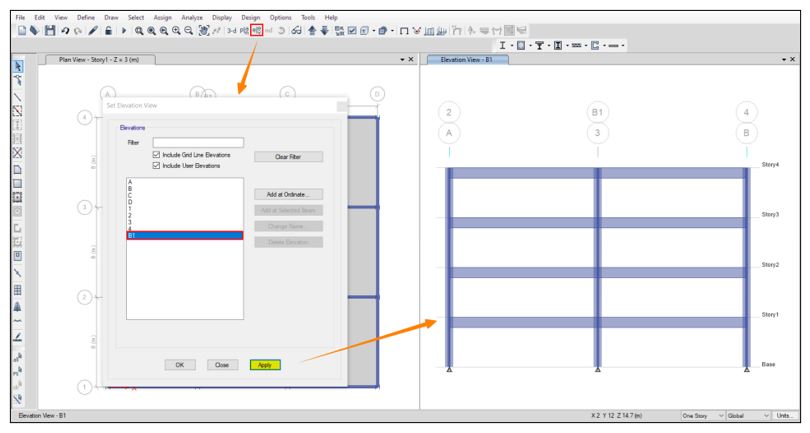

این خط شبکه، به عنوان یک Elevation محسوب شده و می توانید با فعال سازی این Elevation، تمام ترسیمات موجود در این شبکه را مشاهده کنید:
