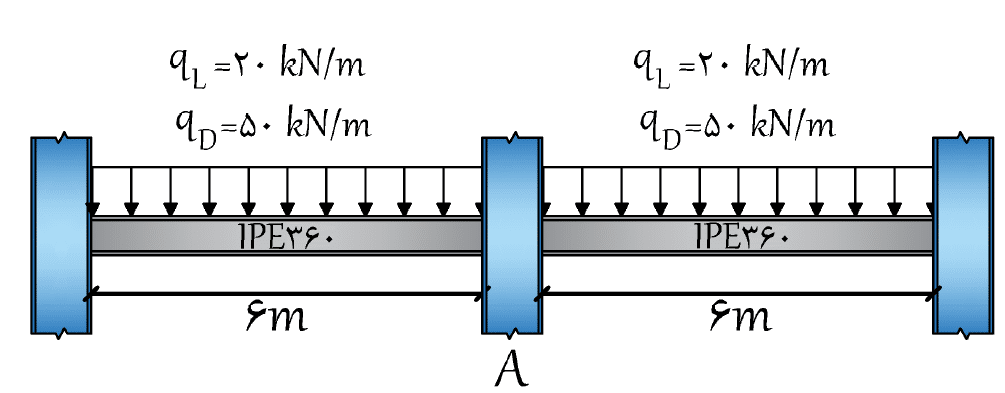

برای قاب نشان داده شده در شکل میخواهیم ورق نبشی جان و ضخامت جوشهای لازم را طراحی کنیم
در محتواهای قبلی ضخامت ورق بالاسری و روسری و همچنین طول و بعد جوش لازم محاسبه شد. در ادامه طراحی اتصال جان را انجام خواهیم داد:

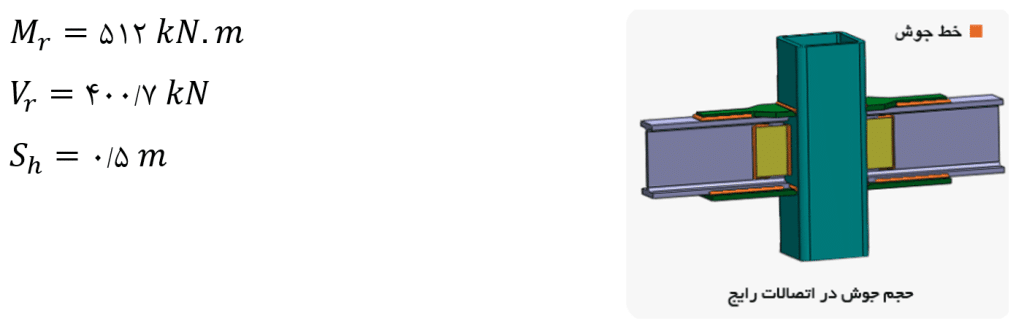

فرض کنید در اتصال گیردار به کمک ورقهای زیر سری و روسری نیروهای مورد نیاز در محل اتصال به صورت زیر محاسبه شده است: (در محتواهای قبلی نحوه محاسبه این نیروها به طور کامل آموزش داده شد و محاسبه گردید)

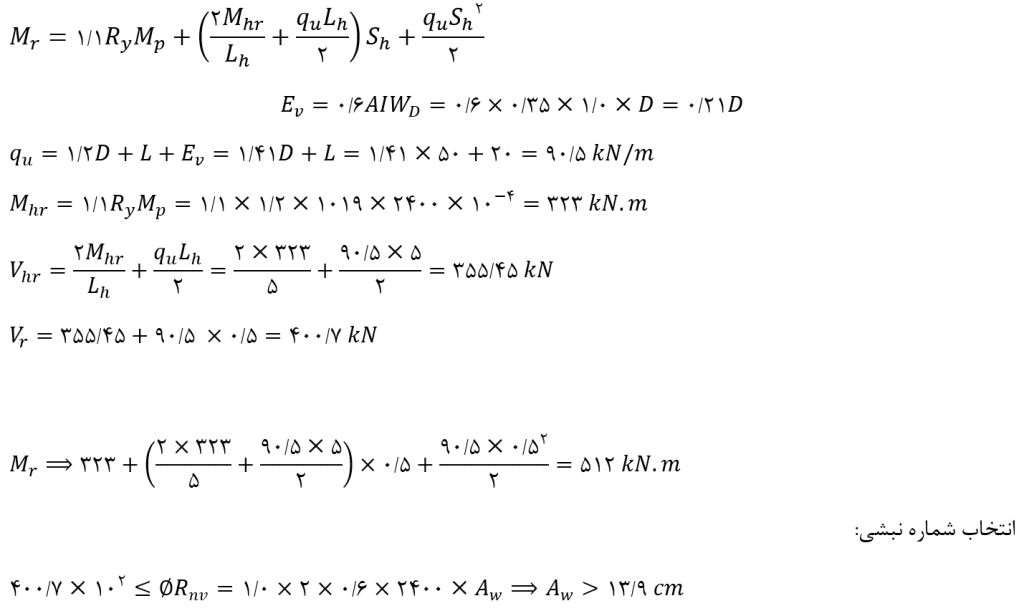

به طور خلاصه روابط محاسباتی در این بخش مجدد ارائه میشود:
عدد 2 به خاطر این هست که از 2 عدد نبشی استفاده میشود
انتخاب ارتفاع و طول نبشی:
نکته مهم: چون ضخامت تیر IPE360 برابر 8 میلیمتر است بهتر است طول نبشیها کمی متفاوت باشد تا در هنگام جوشکاری جان تیر ذوب نشود (چون دو سمت آن جوشکاری میشود) البته این موضوع زمانی بیشتر حساس است که ضخامت جان برابر یا کمتر از 6 میلیمتر باشد.
از نبشی 1×10×10 استفاده میشود، و ارتفاع آن براساس اجرایی که میتوان انجام داد محاسبه میشود.
ارتفاع جان تیر تقریبا برابر 30 سانتی متر است و حداقل از هر سمت باید به اندازه 4~3 سانتی فضا برای اجرای جوش داشته باشد پس ارتفاع نبشی را برابر 18 سانتیمتر در نظر میگیریم:
پس در این حالت مقاومت برشی نبشی جوابگوی برش وارده میباشد.

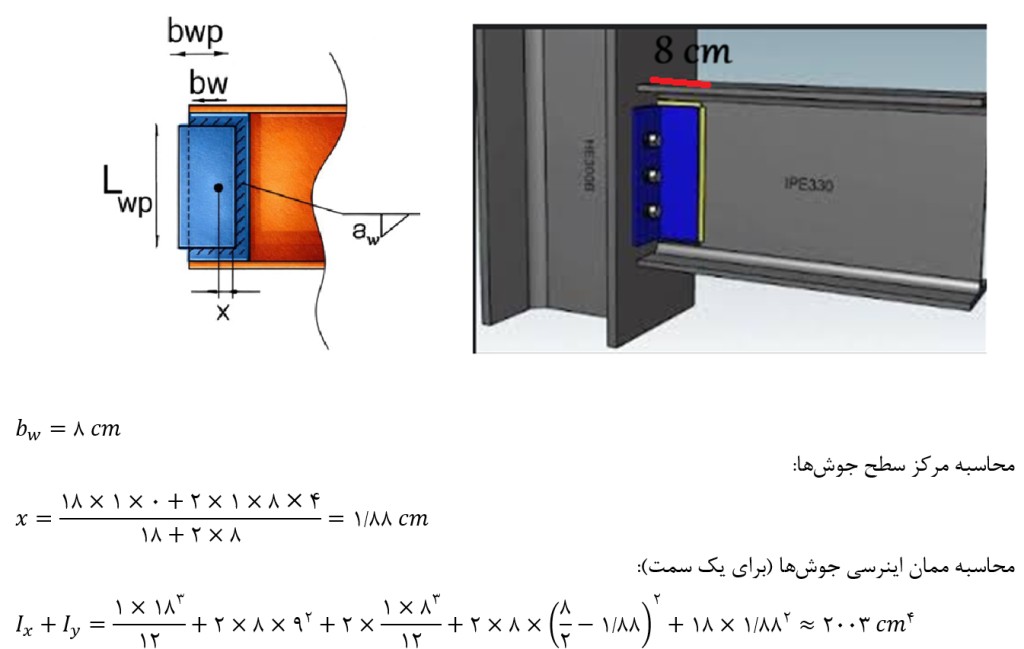

طراحی جوش اتصال نبشی به جان تیر

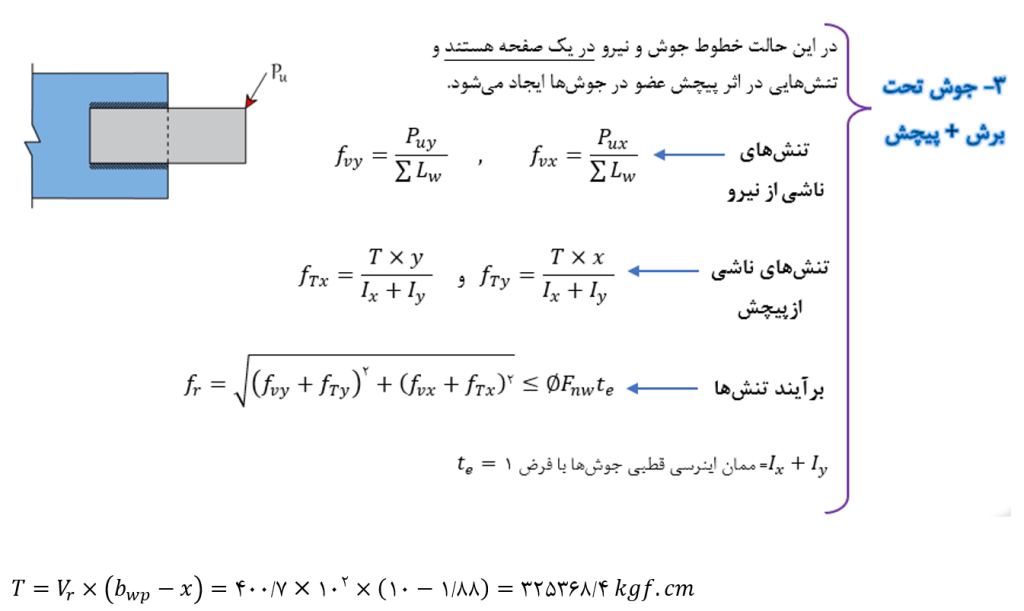

جوشهای نبشی به جان تیر تحت برش و پیچش خواهند بود و باید در بحرانیترین نقطه از محل جوش برآیند تنشهای محاسبه شود.
طول جوش قابل اجرا در نبشی مجموعا برابر ارتفاع نبشی و دو سمت آن خواهد بود. البته دو سمت آن که 10 سانتیمتر است کلا قابل اجرا نبوده چراکه تقریبا به اندازه 2 سانتیمتر بادخورد در اتصال وجود دارد و باید آن کسر شود. پس سراغ محاسبه مرکز سطح جوشهامیرویم:

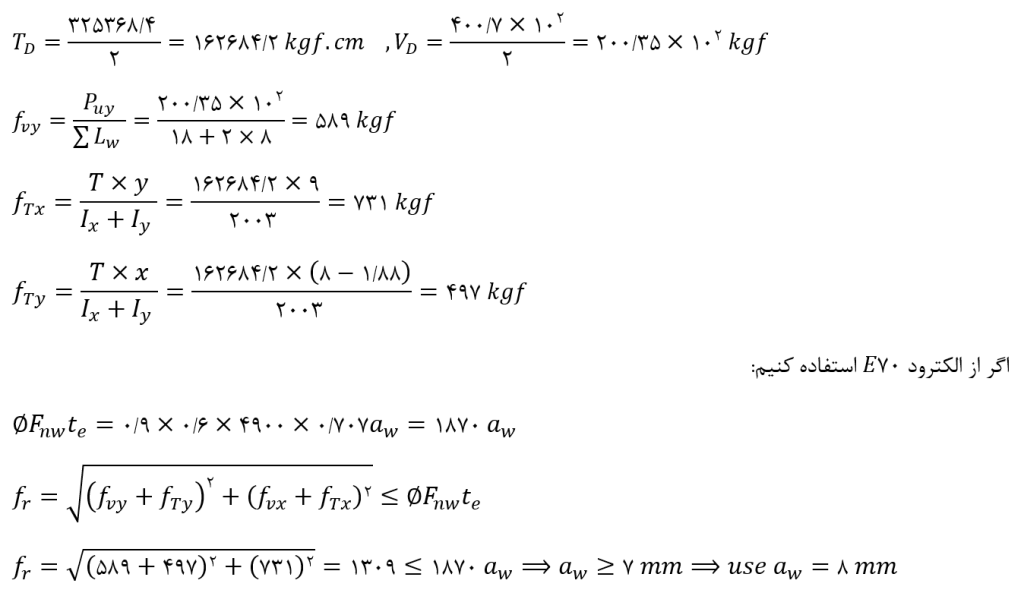

بحرانی ترین نقطه گوشه پایینی سمت چپ و همچنین گوشه بالایی سمت چپ میباشد که محاسبات تنش در این نقطه انجام میشود:
چون در دوسمت از ورق نبشی جان استفده میشود مقادیر نیروها را نصف میکنیم:
بعد جوش محاسباتی نباید از ضخامت نبشی منهای 2 میلیمتر و همچنین از ضخامت جان تیر بیشتر باشد که این مقدار قابل قبول است. (در صورتی که ضخامت جوش عدد بزگتری به دست آید باید ارتفاع نبشی افزایش یابد.
طراحی جوش اتصال نبشی به ستون

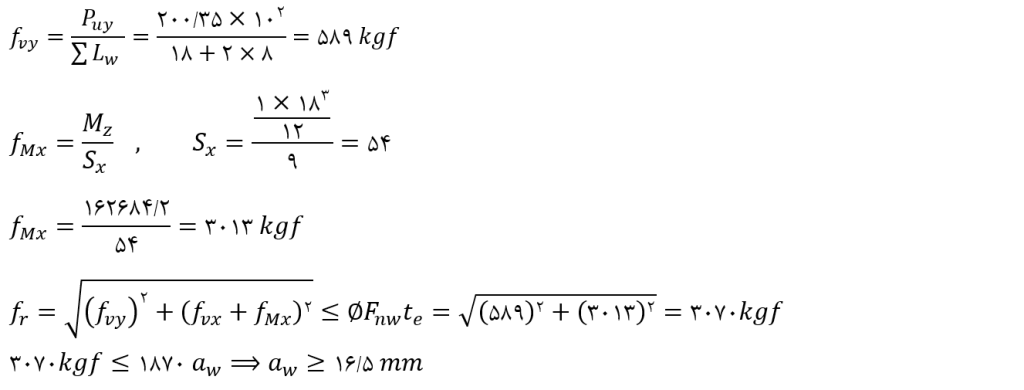

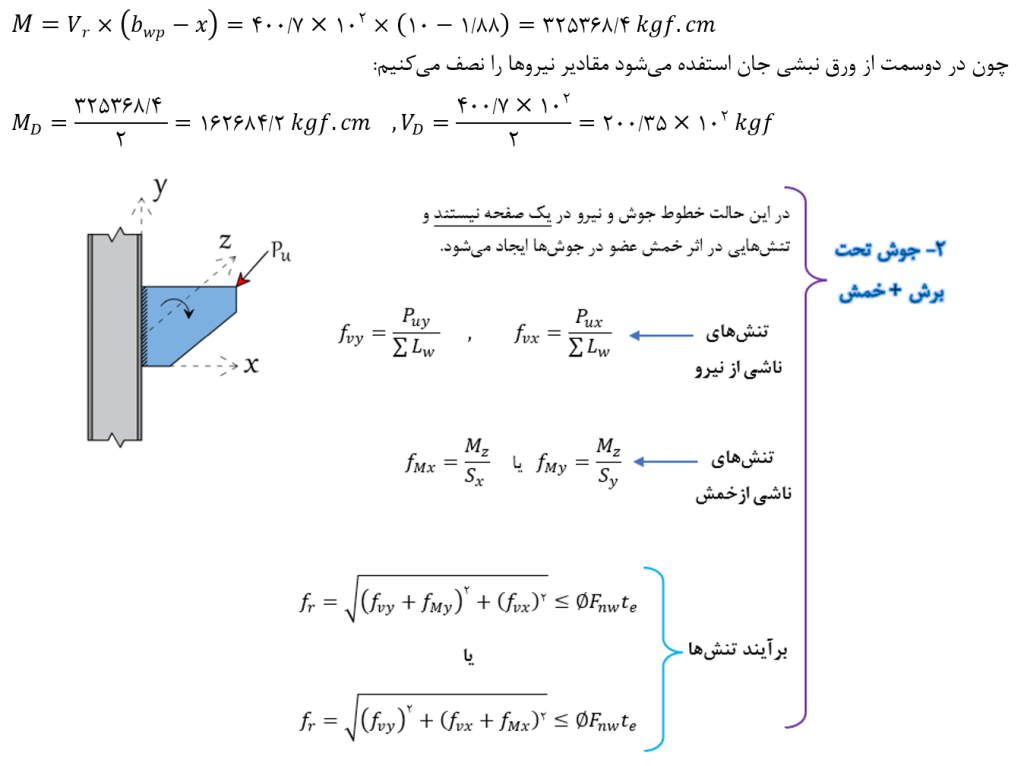

جوشهای نبشی در محل اتصال به ستون تحت برش و لنگر خمشی خواهند بود بنابراین نیاز به محاسبه لنگر خمشی در محل اتصال به ستون خواهیم داشت:
اجرای این بعد جوشش ممکن نبوده و حتی از ضخامت نبشی نیز بیشتر است.
باید از نبشی دو ساق مساوی 12 با ضخامت 12 میلیمتر استفاده شود و همچنین ارتفاع نبشی را از 18 سانتیمتر به 22 سانتیمتر تغییر دهیم که در این صورت ممان اینرسی جوش افزایش یافته و تنش کاهش مییابد و همچنین میتوان بعد جوش 10 میلیمتر نیز اجرا نمود.
