انواع روش های تحلیل سازه
هم پایه کردن برشهای خطی
- تحلیل استاتیکی معادل (استاتیکی)
- تحلیل دینامیکی طیفی (دینامیکی)
- تحلیل دینامیکی تاریخچه زمانی (دینامیکی)
هم پایه کردن برشهای غیرخطی
- تحلیل استاتیکی غیرخطی (استاتیکی)
- تحلیل تاریخچه زمانی غیرخطی (دینامیکی)
- تحلیل IDA (دینامیکی)
محاسبه برشهای پایه برای طراحی سازه (روش استاتیکی معادل)
برش پایه مقدار نیروی جانبی است که به سازه وارد میشود و ما سازه برای این نیرو طراحی میکنیم و مقدار آن به صورت زیر محاسبه میشود:
تفاوتهای بین روش استاتیکی معادل و تحلیل طیفی
در تحلیل طیفی اثرات مدهای بالاتر در نظرگرفته میشود و این امر میتواند باعث طراحی اقتصادی تری نسبت به روش استاتیکی معادل شود. اما برای روش تحلیل طیفی ما باید مقادیر نیروها را با روش استاتیکی مقایسه کنیم و این نیروهارا همپایه کنیم.

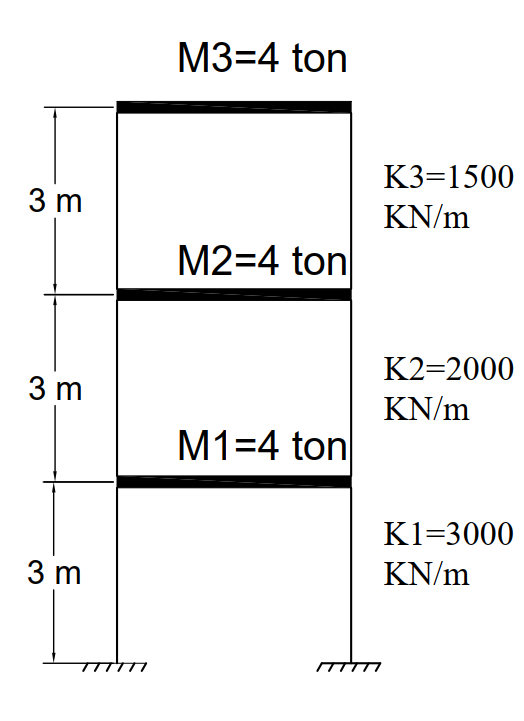

فرض کنیم مقدار برش پایه بدست آمده از تحلیل استاتیکی برای سازه شکل بالا برابر برابر باشد که به صورت زیر محاسبه شده است:
همچنین با تحلیل دینامیکی بر روی آن برش در مودهای اول، دوم و سوم به ترتیب برابر 14.1، 3.4 و 1.2 کیلونیوتن باشد مقدار برش پایه با تحلیل دینامیکی برابر خواهد بود با:
حال با فرض اینکه سازه منظم است آیین نامه به ما اجازه میدهد تا مقدار برش بدست آمده را با 0.85 برش پایه بدست آمده از تحلیل استاتیک همپایه کنیم. بنابراین مقدار ضریب همپایه به صورت زیر بدست میآید:
