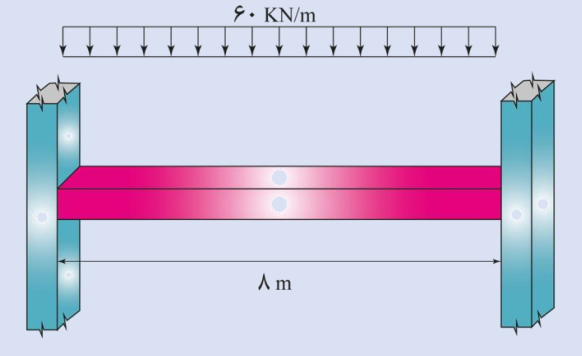

تیر بتنی شکل زیر دارای ارتفاع 600و عرض 500میلیمتر میباشد. مقدار بار گسترده قرار گرفته بر روی تیر
ناشی از بارهای مرده و زنده برابر با 60کیلونیوتن بر متر میباشد. در صورتی که بتن مصرفی در تیر سبک و از
رده C30باشد، تعیین نمایید از لحاظ تئوری در چند درصد از طول تیر باید آرماتور برشی حداقل قرار داده شود.
(فاصله سطح کششی بتن تا مرکز آرماتورهای طولی کششی برابر با 50میلیمتر است.)
الف) 2.4m
ب) 1.2m
ج) 3m
د) 1.5m

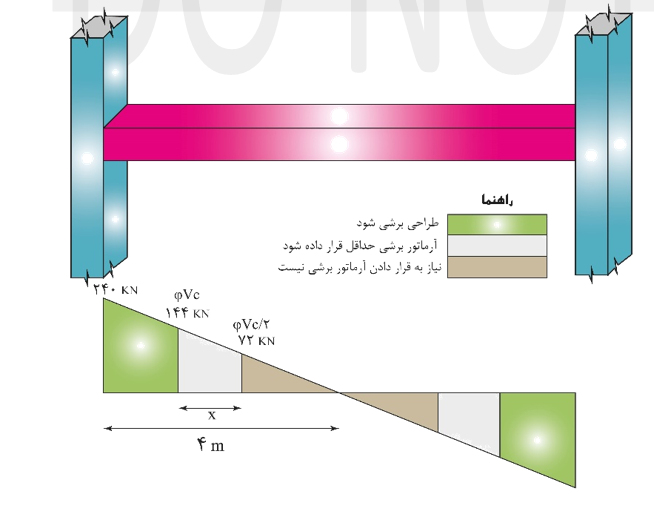

مطابق بخش 1-1-1-1 کتاب طراحی سازههای
بتنی موسسه ACE در بخشهایی از تیر که
نیروی برشی وارده بر تیر بین نصف مقاومت
برشی تامین شده توسط بتن (𝑐𝑉𝜑) و مقاومت
برشی تامین شده توسط بتن است باید آرماتور
برشی حداقل در آن قرار داده شود. آرماتور برشی
حداقل چقدر است؟
گزينه ب صحيح است.

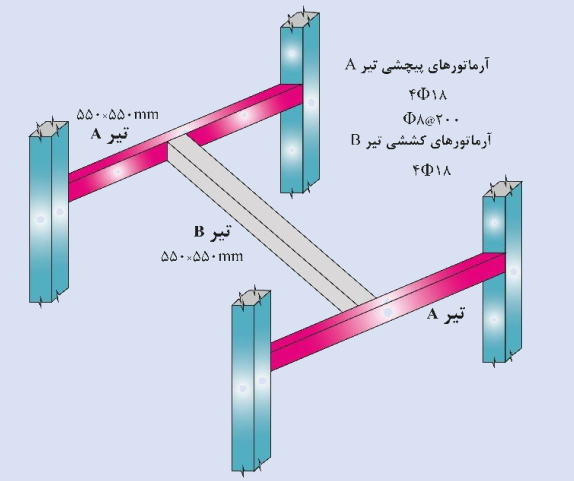

2- مقاومت اسمی پیچشی تیر Aدر شکل زیر برابر با کدام گزینه است؟ بتن معمولی و از رده C30و فولاد طولی
و عرضی از نوع S420میباشد. (فاصله رویه بتن تا روی آرماتورهای عرضی برابر با 50میلیمتر است)
الف) 90
ب) 19
ج) 44
د) 33
گزینه د صحیح است.

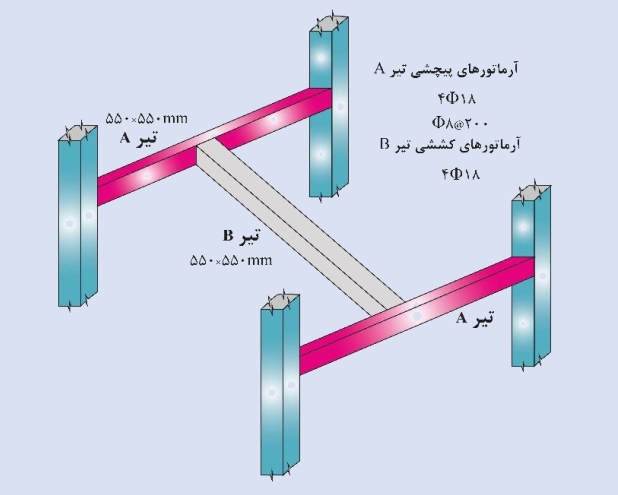

3-با توجه به شکل زیر حداکثر مقدار لنگر خمشی تیر Bدر محل اتصال به تیر Aچقدر میتواند باشد تا نیاز به
طراحی خمشی تیر Aنباشد. (بتن معمولی و از رده C30و فولاد طولی و عرضی از نوع S420میباشد. فاصله
رویه بتن تا روی آرماتورهای عرضی برابر با 50میلیمتر است)
الف) 90
ب) 19
ج) 44
د) 14
گزينه د صحيح است.

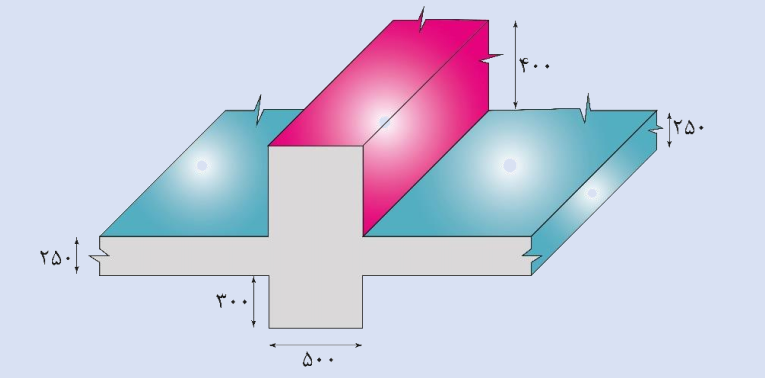

4- لنگر مقاوم ترک خوردگی مقطع تیر شکل زیر برابر با کدام گزینه است. (بتن معمولی و از رده 30C و فولاد طولی و عرضی از نوع 420S میباشد. فاصله رویه بتن تا روی آرماتورهای عرضی برابر با 50 میلیمتر است) ابعاد در شکل به میلیمتر است.
الف) 142
ب) 167
ج) 153
د) 183
تیر در دالها شامل جان تیر و قسمتی از دال است که در هر سمت تیر دارای عرضی برابر با تصویر مایل 45 درجه آن قسمت از جان تیر باشد که زیر یا در روی دال، هر کدام که ارتفاع بیشتری دارد، قرار میگیرد. عرض دال در هر سمت جان باید کوچکتر یا مساوی چهار برابر ضخامت دال در نظر گرفته شود.
گزينه د صحيح است.
5- محل اتصال سرد دو دیوار برشی به ضخامت 30 سانتیمتر و طول 5 متر به میزان حداقل 6 میلیمتر مضرس شده است. بتن دیوار قرار گرفته در پایین C30 و دیوار قرار گرفته در بالا C25میباشد. در صورتی که آرماتور طولی دیوار در محل اتصال برابر Φ16@300mm باشد. حداکثر مقاومت برش اصطکاکی در محل اتصال سر برابر با کدام گزینه است. نیروی محوری وارد بر دیوار 90 تن میباشد.
الف) 7500
ب) 7950
ج) 16500
د) 800
گزينه الف صحيح است.
