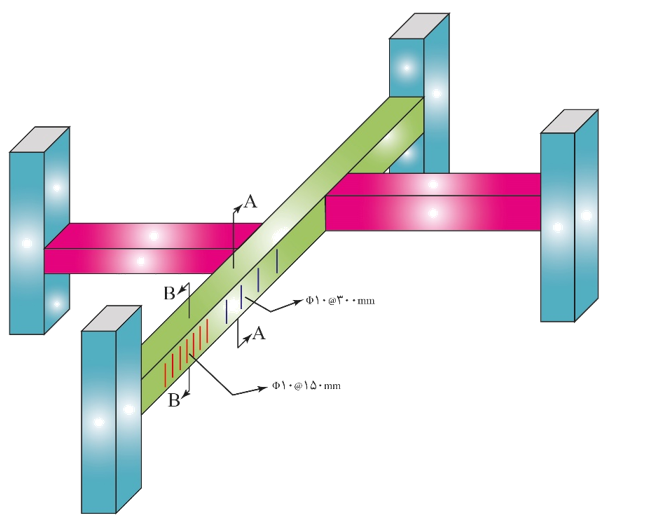

1-در شکل زیر تیر بتنی به دو تیر فرعی متصل است. از مقطع A-A دیگر از نظر تئوری نیازی به آرماتور پیچشی نمیباشد. همچنین از مقطع B-B هم دیگر به آرماتورهای تقویتی خمشی نیاز نیست، در صورتی که فاصله آرماتورهای عرضی در نزدیکی مقطع 30A-Aسانتیمتر و در نزدیکی مقطع 15B-Bسانتیمتر باشد، نسبت فاصله محله قطع آرماتور خمشی از مقطع B-B به فاصله محل قطع آرماتور طولی پیچشی از مقطع A-A به کدام گزینه نزدیکتر است. (قطر همه میلگردهای طولی 18 و ارتفاع موثر تیر اصلی برابر با 530 میلیمتر میباشد.)
الف) 42
ب) 35
ج) 1
د) 0.02

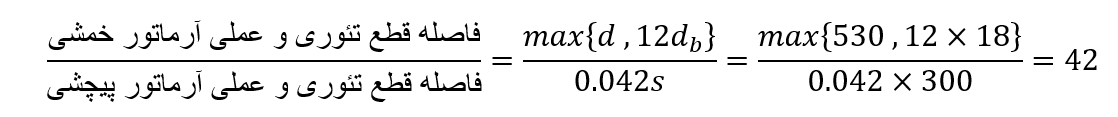

گزینه الف صحیح است.
2-نسبت حداقل شعاع داخلی خم غلاب استاندارد 135 درجه خاموت آرماتور نمره 10 به حداقل طول همین خم پس از شعاع خم آن برابر با کدام گزینه است؟ (بتن از رده C35 و فولاد از نوع S400 میباشد.)
الف) 0.53
ب) 0.27
ج) 1.88
د) 3.7
گزینه ب صحیح است.
3-نسبت حداقل قطر خم 90درجه آرماتور طولی نمره 10 به حداقل قطر خم همین آرماتور در نقش دورگیر استاندارد برابر با کدام گزینه است؟
الف) 2/3
ب) 3/2
ج) 4/3
د) 1
گزینه الف صحیح است.

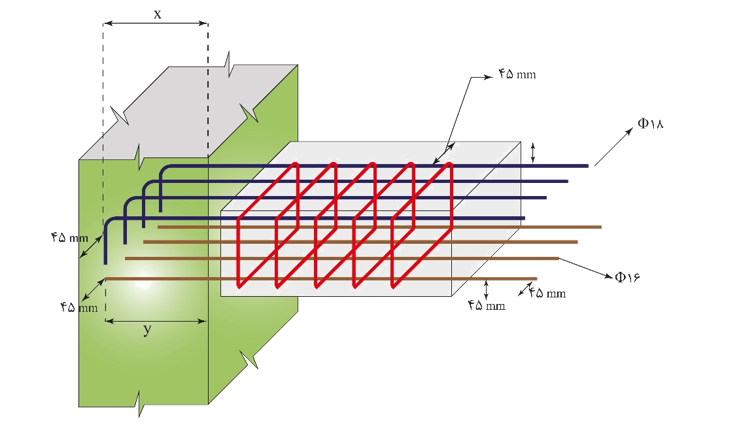

4-شکل زیر جزئیات اجرایی اتصال تیر به ستون با شکلپذیری متوسط را نمایش داده است. میزان پوشش بتن روی آرماتورهای عرضی بر روی تمامی جهات 45 میلیمتر میباشد. در صورتی که فاصله آزاد آرماتورهای طولی 4 سانتیمتر باشد و همه آرماتورها بدون اندود اپوکسی باشند و همچنین فاصله آرماتورهای عرضی Φ8 ستون در محل نقطه اتصال برابر با 10 سانتیمتر میباشد. با توجه به نکات بیان شده مقادیر x و y به ترتیب برابر با کدام گزینه است؟ (بتن معمولی از رده C35 و فولاد از نوع S400 میباشد.)
الف) 318- 212
ب) 541 – 324
ج) 415 – 232
د) 376 – 541
گزینه ج صحیح است.

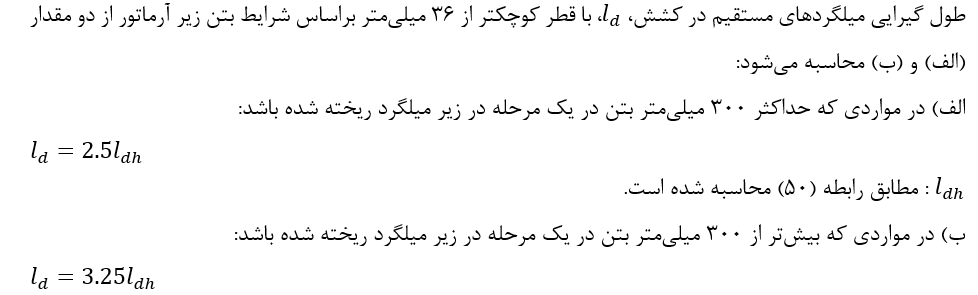

5-طول گیرایی مستقیم آرماتور کششی با طولی نمره 20 در یک قاب با شکلپذیری ویژه چند برابر همین طول اما دارای غلاب استاندارد میباشد. آرماتور در قسمت فوقانی یک تیر 60×60 سانتیمتر واقع شده است.
الف) 2.5
ب) 3.25
ج) 1.5
د) 2
گزینه ب صحیح است.
