مقدمه
پدیدهی ناشاغولی در ستونهای بتنی و فولادی یکی از مهمترین نواقص اجرایی در پروژههای عمرانی است که میتواند پیامدهای جدی بر رفتار سازهای، پایداری و ایمنی کلی ساختمان داشته باشد. این پدیده به معنای انحراف محور قائم ستون از راستای عمود بر سطح افق است و معمولاً بر اثر خطاهای قالببندی، نشست داربستها، عدم دقت در نصب صفحهستون، یا تغییر شکل مصالح در حین اجرا رخ میدهد. پژوهش حاضر با هدف بررسی دقیق علل ایجاد ناشاغولی، تحلیل مکانیکی آثار آن بر رفتار سازهای، معرفی حدود مجاز طبق آییننامههای معتبر (مبحث نهم و دهم مقررات ملی ساختمان) و ارائهی راهکارهای اصلاح و کنترل این پدیده تدوین شده است. نتایج نشان میدهد که ناشاغولی حتی کم هم در ستون میتواند موجب افزایش قابلتوجه لنگر خمشی و تمرکز تنش در مقطع شود و در صورت عدم اصلاح، منجر به کاهش عمر مفید و پایداری کلی سازه گردد.
ستونها یکی از حیاتیترین اعضای باربر در سازهها هستند که وظیفهی انتقال نیروهای ثقلی و جانبی از طبقات فوقانی به فونداسیون را بر عهده دارند. عملکرد صحیح ستونها وابسته به راستای دقیق محور آنهاست، به گونهای که هرگونه انحراف از وضعیت عمودی طراحیشده میتواند موجب بروز تنشهای اضافی، تغییر در مسیر انتقال نیرو و کاهش مقاومت فشاری گردد. در فرایند اجرای سازههای بتنی و فولادی، حفظ شاقول بودن ستونها به دلایل متعددی دشوار است. در سازههای بتنی عواملی چون فشار جانبی بتن تازه، تغییر شکل قالبها و خطاهای انسانی از جمله مهمترین دلایل انحراف از شاقول محسوب میشوند. در مقابل، در سازههای فولادی مشکلاتی مانند نصب ناصحیح صفحهستون، تنظیم نادرست پیچهای مهاری یا تغییر شکل ناشی از حرارت جوشکاری میتواند منجر به ایجاد ناشاغولی گردد.
مطالعهی آثار ناشاغولی از دو منظر اهمیت دارد: نخست، تأثیر مستقیم آن بر ظرفیت باربری و پایداری موضعی ستونها؛ دوم، نقش غیرمستقیم آن بر رفتار کلی سازه در برابر نیروهای جانبی مانند زلزله. به همین دلیل، آییننامههای مختلف حدود مجاز مشخصی برای میزان انحراف از شاقول تعیین کردهاند تا از اثرات مخرب آن جلوگیری شود.
1. تعریف و مبانی نظری ناشاغولی

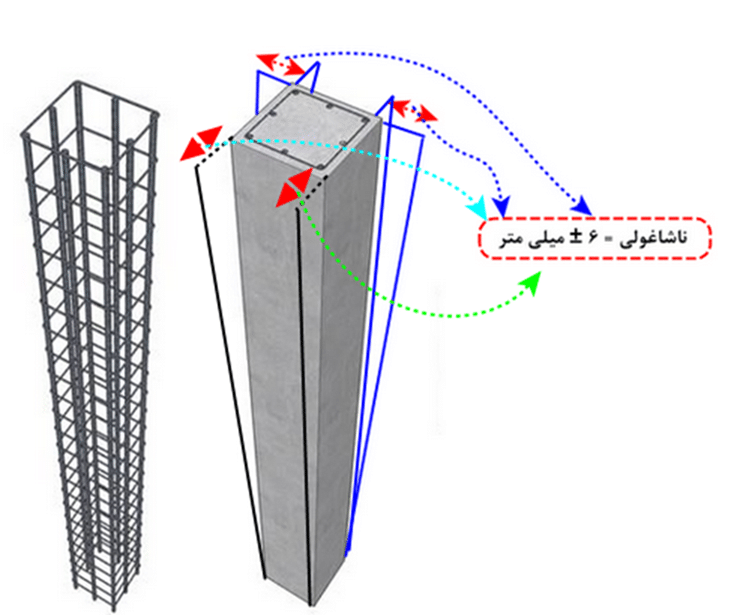

در مهندسی عمران، اصطلاح «ناشاغولی» به انحراف محور هندسی عضو قائم (نظیر ستون یا دیوار برشی) از امتداد قائم واقعی اطلاق میشود. اگر محور واقعی ستون نسبت به خط قائم زاویهای هرچند کوچک (θ) داشته باشد، میگوییم ستون دارای انحراف از شاقول یا ناشاغولی است.
از دیدگاه هندسی، مقدار ناشاغولی (Δ) به صورت زیر تعریف میشود:
Δ=H×tan(θ)
که در آن H ارتفاع ستون و θ اویهی انحراف از قائم است. در اکثر موارد، مقدار θ بسیار کوچک بوده و میتوان از تقریب tan(θ)≈θ استفاده کرد، بنابراین:
Δ≈H×θ

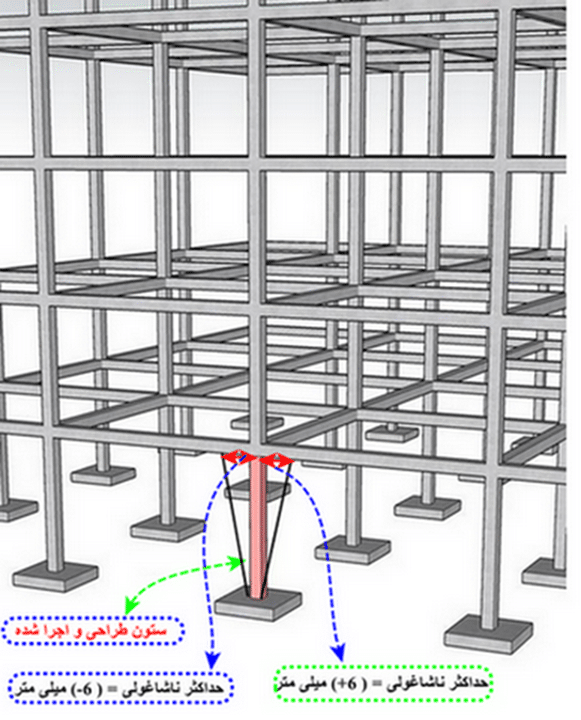

این مقدار نشاندهندهی فاصلهی افقی بالای ستون از محور قائم طراحیشده است. آییننامهها معمولاً ناشاغولی را بهصورت نسبت Δ/H بیان میکنند که برای سازههای بتنی و فولادی مقادیر متفاوتی دارد.
2. اهمیت شاقول بودن ستونها در رفتار سازهای
در تحلیل و طراحی سازهها، فرض بر این است که نیروهای ثقلی دقیقاً در امتداد محور اعضای قائم منتقل میشوند. هرگونه انحراف از این وضعیت منجر به ایجاد نیروهای جانبی و لنگر خمشی ثانویه میگردد. بهعبارت دیگر، ناشاغولی باعث میشود که نیروی محوری فشاری در ستون به نیروی محوری همراه با لنگر خمشی تبدیل شود. این امر موجب افزایش تنش در لبههای مقطع و کاهش ظرفیت فشاری خالص ستون خواهد شد.
در سازههای بلندمرتبه، کوچکترین میزان ناشاغولی میتواند اثرات قابلتوجهی بر توزیع نیروهای جانبی و تغییرمکانهای کلی سازه داشته باشد. از این رو، کنترل دقیق محور ستونها در طول اجرا نهتنها یک الزام اجرایی بلکه بخشی از کنترل پایداری کلی سازه است.
3. علل ایجاد ناشاغولی در ستونهای بتنی
پدیدهی ناشاغولی در ستونهای بتنی عموماً ریشه در خطاهای اجرایی دارد. عوامل زیر بیشترین سهم را در بروز این مشکل دارند:
1.3 جابجایی قالبها: فشار جانبی بتن تازه و لرزش ناشی از ویبره میتواند باعث جابجایی قالبهای ستون شود، بهویژه اگر سیستم مهاربندی کافی نباشد.
2.3 نشست یا لغزش داربست زیر قالب: در هنگام بتنریزی طبقات بالا، اگر پایههای داربست یا زیرقالبها بهدرستی مهار نشده باشند، نشست حتی چند میلیمتری میتواند باعث تغییر راستای قالب گردد.
3.3 تراز نبودن فونداسیون: اگر فونداسیون در هنگام بتنریزی ستونها تراز نباشد، محور اولیه ستون نیز از قائمیت خارج خواهد شد.
4.3 خطاهای انسانی: عدم استفاده از شاقول لیزری، کنترل نامنظم قالبها یا عدم هماهنگی بین نقشهبرداران و مجریان.
5.3 انبساط حرارتی قالبهای فلزی: در مناطق گرم، انبساط حرارتی ممکن است سبب تغییر جزئی در موقعیت قالبها شود که در نهایت به ناشاغولی منجر میگردد.
4. تأثیر ناشاغولی بر رفتار لرزهای:
در شرایط زلزله، ستونهای ناشاغول رفتار پیچیدهتری نسبت به حالت عادی نشان میدهند. انحراف اولیه باعث افزایش لنگرهای ثانویه و کاهش سختی جانبی سازه میشود. بهعلاوه، توزیع نیروهای زلزله در قابهای خمشی بهدلیل تغییر محور ستونها نامتقارن شده و در نتیجه تمرکز تنش در محل اتصالات بهوجود میآید.
5. علل ناشاغولی در ستونهای فولادی
در سازههای فولادی، ناشاغولی معمولاً ناشی از خطا در نصب یا تغییر شکل موضعی اعضا در اثر حرارت است. دلایل عمده عبارتاند از:
1.5 نصب نادرست صفحهستون (Base Plate): اگر صفحهستون تراز و قائم نصب نشود، کل ستون از محور خود منحرف خواهد شد.
2.5 جاگذاری اشتباه بولتهای مهاری: عدم انطباق دقیق موقعیت بولتها با نقشه باعث میشود ستون در جهت خاصی زاویه پیدا کند.
3.5 تغییر شکل ناشی از حرارت جوشکاری: حرارت بالا هنگام جوشکاری میتواند موجب تابیدگی در بال یا جان ستون شود.
4.5 خطا در نصب و اتصالات پیچومهرهای: گشتاور نامناسب در پیچها یا نصب غیردقیق اتصالهای تیر-ستون موجب انحراف محور میشود.
5.5 بارگذاری غیریکسان در حین مونتاژ: در هنگام بلند کردن یا نصب ستون، اگر بارهای جانبی کنترل نشود، ستون از حالت قائم خارج میگردد.

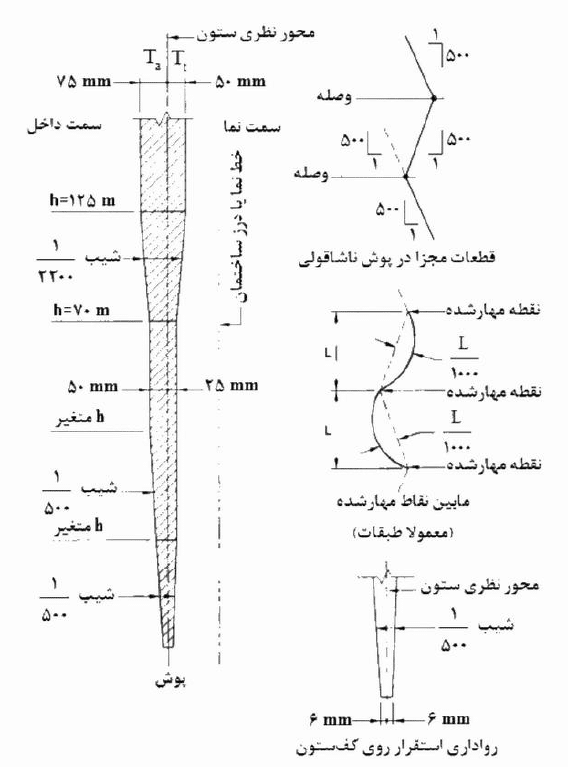

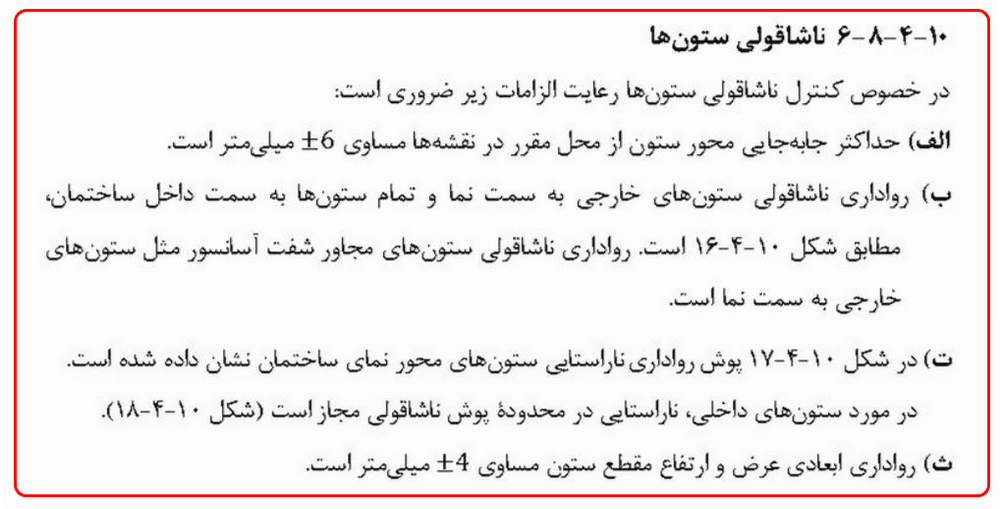

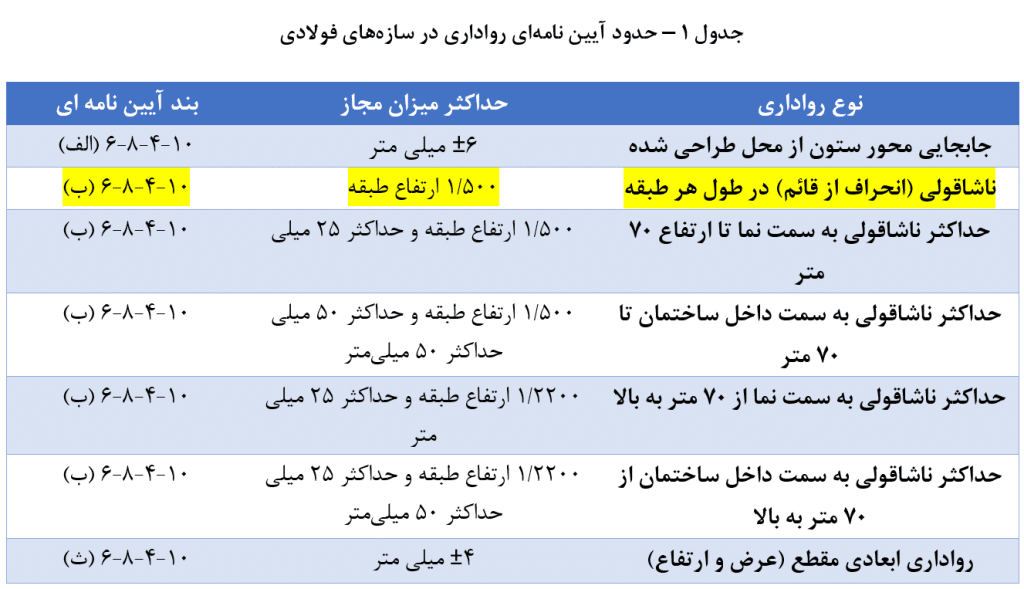

6. حدود مجاز ناشاغولی در سازههای فولادی
7. تأثیر ناشاغولی بر رفتار لرزهای
در شرایط زلزله، ستونهای ناشاغول رفتار پیچیدهتری نسبت به حالت عادی نشان میدهند. انحراف اولیه باعث افزایش لنگرهای ثانویه و کاهش سختی جانبی سازه میشود. بهعلاوه، توزیع نیروهای زلزله در قابهای خمشی بهدلیل تغییر محور ستونها نامتقارن شده و در نتیجه تمرکز تنش در محل اتصالات بهوجود میآید.

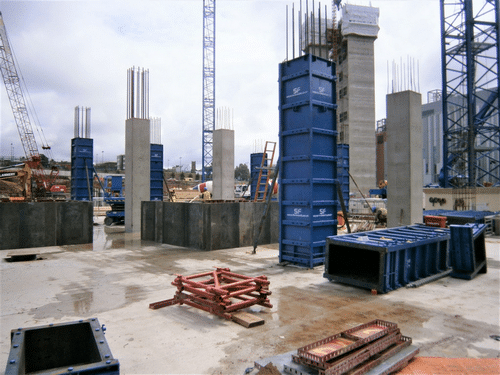

8. ناشاغولی قالبها و نقش آن در انحراف ستونهای بتنی
یکی از مهمترین علل بروز ناشاغولی در ستونهای بتنی، ناشاغول بودن قالبها پیش از بتنریزی است. قالب ستونها باید بهصورت دقیق در راستای قائم نصب و مهاربندی شوند تا محور هندسی ستون پس از بتنریزی دقیقاً در محل طراحیشده قرار گیرد. با این حال، در بسیاری از پروژههای اجرایی، به دلایل مختلف، قالبها دچار انحراف از راستای شاقول میشوند که مستقیماً منجر به ناشاغولی در ستون میگردد.
1.8 تعریف ناشاغولی قالب
ناشاغولی قالب به حالتی گفته میشود که محور هندسی قالب ستون از امتداد قائم واقعی منحرف شود. این انحراف میتواند ناشی از خطا در نصب اولیه، تغییر شکل قالب در اثر فشار بتن، یا نشست داربستها باشد. اگر این وضعیت قبل از بتنریزی اصلاح نگردد، بتن تازه نیز در همان وضعیت ناصحیح سخت میشود و ستون بهطور دائمی از محور خود خارج خواهد شد.
2.8 عوامل مؤثر در ناشاغولی قالبها
- عدم کنترل شاقول اولیه: در بسیاری از کارگاهها، قالببندی تنها با چشم یا با متر کنترل میشود، نه با تئودولیت یا شاقول لیزری.
- ضعف در سیستم مهاربندی: نبود بادبندهای افقی و مورب کافی برای قالبها باعث میشود تحت فشار جانبی بتن جابجا شوند.
- نشست داربست یا کف زیرقالب: اگر پایههای قالب روی زمین یا تیرهای زیرین تراز نباشند، قالب در اثر وزن بتن و لرزش نشست میکند.
- خطای انسانی: گاهی کارگران در حین ویبره یا بتنریزی به قالب فشار وارد میکنند و آن را تغییر مکان میدهند.
- فشار نامتقارن بتن تازه: اگر بتنریزی بهصورت یکنواخت انجام نشود (مثلاً یک سمت زودتر پر شود)، فشار جانبی غیریکنواخت ایجاد و قالب را خم میکند.
9. روشهای جلوگیری از ناشاغولی قالبها
برای جلوگیری از ناشاغولی قالب ستونها در سازههای بتنی، اقدامات زیر توصیه میشود:
- استفاده از شاقول لیزری یا تئودولیت برای کنترل دقیق راستای قالب در دو جهت عمود بر هم.
- مهاربندی مناسب قالبها با استفاده از تیرکهای چوبی یا فلزی بهصورت ضربدری در دو جهت.
- کنترل ارتفاع و تراز داربست زیر قالب پیش از بتنریزی.
- نصب مهار موقت بین قالبهای روبهرو تا فاصله و راستای آنها در هنگام بتنریزی ثابت بماند.
- بازرسی توسط مهندس ناظر پیش از بتنریزی برای تأیید شاقول بودن قالبها.
- بتنریزی یکنواخت و همزمان در اطراف ستون برای جلوگیری از فشار جانبی نامتقارن.
10. روشهای اصلاح قالب ناشاغول پیش از بتنریزی
اگر پیش از بتنریزی متوجه ناشاغولی قالب شویم، باید بلافاصله اصلاح گردد. روشهای اصلاح شامل:
- شل کردن پیچهای مهاربندی و تنظیم مجدد قالب در راستای قائم.
- استفاده از گوههای چوبی یا فلزی برای تنظیم تراز پایهها.
- بازبینی محور ستون با شاقول لیزری و تثبیت نهایی با بست و مهاربند جدید.
11. اهمیت کنترل قالب پیش از بتنریزی
باید توجه داشت که اصلاح قالب ناشاغول قبل از بتنریزی هزینهای ناچیز دارد، در حالی که اصلاح ستون ناشاغول پس از بتنریزی ممکن است نیازمند تخریب جزئی یا اجرای ژاکت بتنی باشد که چندین برابر پرهزینهتر است. ازاینرو، کنترل شاقول بودن قالبها یکی از حیاتیترین مراحل کنترل کیفیت اجرایی در کارگاههای بتنی محسوب میشود.

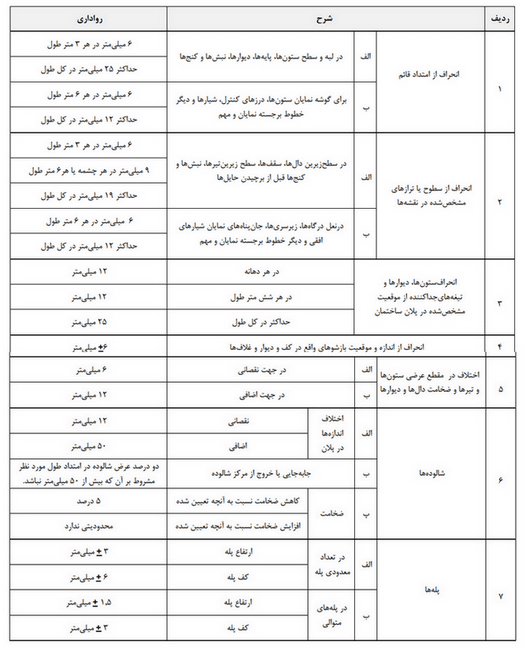

12. حدود مجاز ناشاغولی قالب ها در آیین نامه
چنانچه در سازه هاي متعارف، رواداري ابعاد اعضاي بتنی و همچنین رواداري قالب (انحراف از امتداد و محل قرارگيری ) در نقشه ها مشخص نشده باشد، رواداريهاي مندرج در جدول 9-4 آییننامه بتن ایران ملاك عمل خواهد بود. براساس آیین نامه بتن ایران براي رعايت رواداري ابعاد اعضاي بتني و انحراف و آنها از امتداد و محل قرارگيري، بايد اين رواداري ها را در مورد قالب بندي به كار برد. هم چنین بايد دقت نمود كه در حين بتن ريزي و پس از آن تغييرات جدي و خارج از رواداري هاي ذكر شده در جدول 2 (جدول ،4-1 آیین نامه بتن ایران) در قالب بندي به وجود نيايد. بنابراين قالب ها بايد به قدر كافي محكم و مهار شده باشند تا امكان حركت يا خيز زياد از حد و انحراف در هنگام بتن ريزي و پس از آخرين مراحل تنظيم و كنترل وجود نداشته باشد.
13. روشهای کنترل و پیشگیری از ناشاغولی
در سازههای بتنی:
- استفاده از شاقول لیزری و تئودولیت در تمامی مراحل قالببندی.
- مهاربندی دقیق قالبها در دو جهت متعامد.
- ویبره کنترلشده و جلوگیری از جابهجایی میلگردها.
- بازرسی میدانی مهندس ناظر پیش از بتنریزی هر ستون.
در سازههای فولادی:
- کنترل تراز و شاقول بودن صفحهستون پیش از نصب.
- استفاده از واشرهای تنظیم ارتفاع و شیمهای فولادی دقیق.
- کنترل محور ستونها با ابزار نقشهبرداری دقیق پس از نصب اولیه.
- جلوگیری از اعمال حرارت زیاد در جوشکاری متوالی.
14. روشهای اصلاح ناشاغولی
در صورت بروز ناشاغولی، بسته به شدت انحراف و نوع سازه، روشهای زیر قابل اجرا است:
- در ستونهای بتنی:
- سنگزنی سطح اتصال تیرها و کفها برای اصلاح راستا.
- تزریق ملات اصلاحی یا اجرای ژاکت بتنی برای افزایش سطح مقطع.
- در موارد شدید، تخریب موضعی و بتنریزی مجدد.
- در ستونهای فولادی:
- استفاده از جکهای مکانیکی یا هیدرولیکی جهت بازگرداندن محور ستون.
- بازکردن و تنظیم مجدد پیچها در اتصالات.
- نصب پلیتهای اصلاحی در جهت مخالف انحراف.
15. نتیجهگیری
پدیدهی ناشاغولی از جمله خطاهای اجرایی ظاهراً جزئی ولی از نظر سازهای بسیار تأثیرگذار است. نتایج بررسیها نشان میدهد که:
- حتی انحرافهای کوچک میتوانند موجب افزایش قابل ملاحظه لنگرهای خمشی و کاهش سختی قاب شوند.
- کنترل دقیق در مراحل قالببندی و نصب از بروز این پدیده جلوگیری میکند.
- رعایت حدود مجاز آییننامهای، بهویژه در سازههای بلند، برای ایمنی لرزهای ضروری است.
- در صورت بروز ناشاغولی، استفاده از روشهای اصلاحی مکانیکی یا ژاکت بتنی میتواند کارایی مناسبی داشته باشد.
گردآوردنده:
مهندس یاسین تیموری
