ابتدا باید فواصل تیرچهها از هم مشخص شوند. فاصله خالص تیرچهها براساس مصالح پرکننده تعیین میشود. ابتدا سراغ ابعاد تیرچهها و بلوکها و یونولیتهای مورد استفاده در سقفها میرویم:
ابعاد یک بلوک سفالی که در سقف استفاده میشود به صورت شکل زیر میباشد.

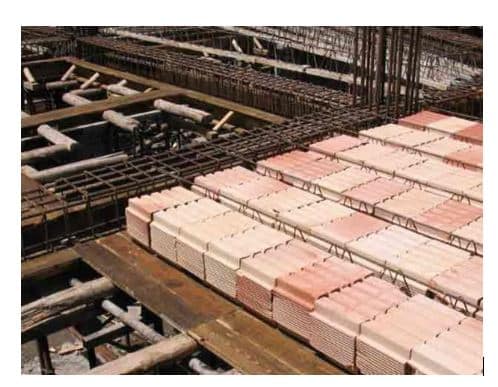

این بلوکهای سفالی به صورت نشان داده شده در شکل زیر در بین دو تیرچه قرار داده میشوند:

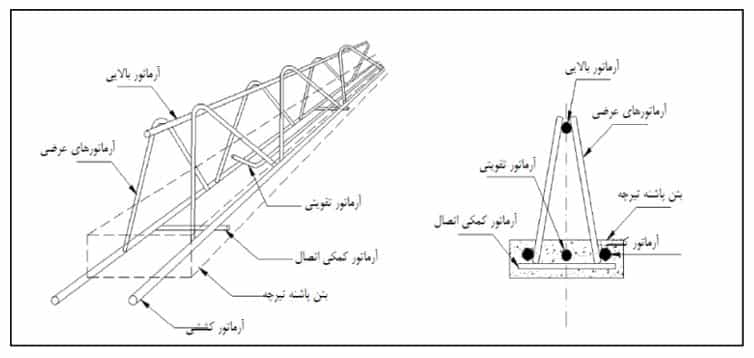

همچنین ابعاد یک تیرچه به صورت زیر است:
مطابق بند 3-3-2-5 از استاندارد ملی شماره 1-2909 که تحت عنوان سقف تیرچه بلوک- خرپای تیرچه و تیرچه ی خرپایی می باشد، عرض نشیمن گاه بلوک ها برای تیرچه هایی که با بلوک های سفالی یا بتنی به کار برده می شوند نباید از 15 میلی متر کمتر باشد. و همچنین مطابق بــــــند 9-11-7-2-1 مبحث 9 مقررات ملی ساختمان ویرایش 99، حداقل عرض تیرچه در هیچ موقعیتی از ارتفاع آن، نباید کمتـر از 100 میلیمتر باشـــــد بنابراین اجبارا عرض پاشنه (عرض فوندوله) برای تیرچههای تولید شده معمولا 14 و 16 سانتیمتر میباشد
در طراحی سازههای بتنی، درک صحیح از بار سقف تیرچه بلوک و نحوه مدلسازی آن در نرمافزار ETABS بهویژه برای تیرچههای دوبل یکی از مهمترین مباحث محاسباتی است که در آزمون نظام مهندسی عمران بهصورت مکرر مورد سؤال قرار میگیرد.
مهندسانی که با نحوهی تعیین بار مرده، زنده و نحوهی انتقال بار در سقفهای تیرچه بلوک آشنایی دقیق دارند، درک عمیقتری از رفتار سازه و کنترل آییننامهای خواهند داشت.
در پکیج جامع قبولی در آزمون محاسبات عمران، تمامی مباحث مرتبط با مدلسازی سقف تیرچه بلوک، نحوه اعمال بار در ایتبس، تنظیم ضرایب انتقال بار و نکات کلیدی طراحی تیرچه دوبل بهصورت کاربردی و گامبهگام آموزش داده میشود تا شرکتکنندگان بتوانند نهتنها در آزمون، بلکه در پروژههای واقعی نیز با اطمینان و تسلط کامل عمل کنند. این دوره با رویکرد قبولی تضمینی و یادگیری مفهومی محاسبات سازه، مسیر شما را برای موفقیت در آزمون محاسبات عمران ۱۴۰۴ هموار میسازد.

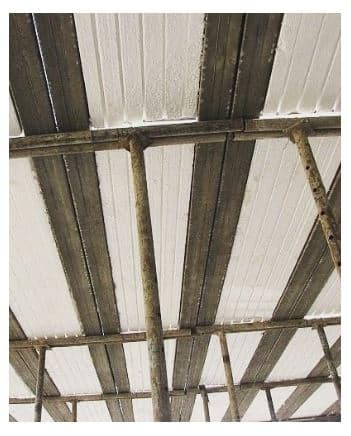

اگر طول دهانه بزرگتر از 7 باشد این تیرچهها جوابگوی بارهای وارده (از نظر لنگر خمشی و یا ارتعاش) نخواهند بود و لازم است از تیرچههای دوبل استفاده شود و تیرچههای دوبل برای سازههای مسکونی با توجه به بار زنده مشخص و بار مرده مشخص نهایتا تا 8 متر قابل استفاده هستند. این تیرچهها در کنار هم قرار میگیرند و پر کنندهها بین دوتیرچه مجاور هم قرار داده میشود.

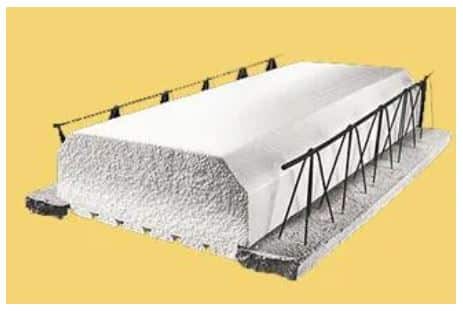

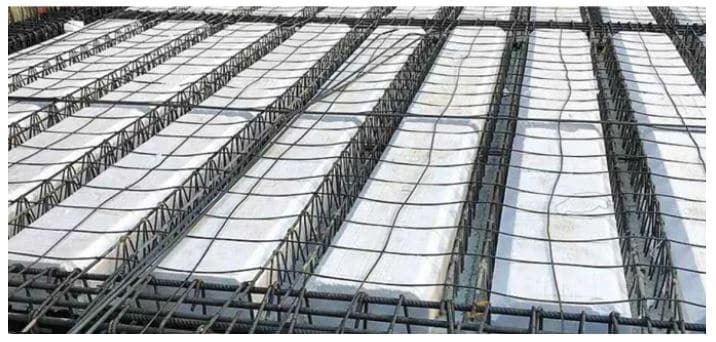

ابعاد یونولیتهای مورد استفاده در سقفها
ابعاد یونولیتهای سقفی معمولاً به طول 2 متر، عرض 50 سانتیمتر و ارتفاع 20 یا 25 سانتیمتر رایج هستند. بنابراین فاصله آکس تا آکس تیرچهها در صورت استفاده از یک تیرچه (دهانههای کمتر از 7 متر) برابر 60 سانتیمتر خواهد بود. اما در صورت استفاده از دوبل تیرچه این فاصله تقریبا 70 سانتیمتر خواهد بود.
پس با توجه به توضیحات گفته شده فواصل آکس تا آکس تیرچهها از هم به 2 عامل بستگی دارد:
1) نوع پر کنندهها تیرچهها
2) تعداد تیرچههای مورد استفاده
در صورتی که از یک عدد تیرچه استفاده شود این فواصل برای بلوک سفالی 50 سانتیمتر و در صورتی که از یونولیت استفاده شود این فاصله 60 سانتیمتر خواهد بود.
اگربه جای سفال از یونولیت استفاده شود فواصل آکس تا آکس تیرچهها از 50 سانتیمتر به 60 سانتیمتر افزایش پیدا میکند.
در صورتی که طول دهانه بزرگتر از 7 متر باشد باید از تیرچه دوبل استفاده شود که در این صورت فواصل آکس تا آکس تیرچهها برای بلوکهای سفالی 60 سانتیمتر و برای یونولیت 70 سانتیمتر خواهد بود.
وزن هر عدد یونولیت با ابعاد تقریبا 3 کیلوگرم بوده در حالیکه وزن یک عدد بلوک سفالی با ابعاد حدود 10 کیلوگرم میباشد

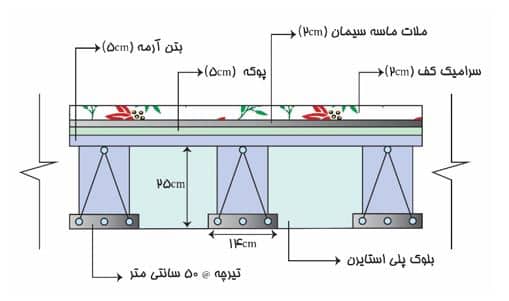

مثال: وزن هر مترمربع سقف تیرچه بلوک با دیتیل نشان داده شده در شکل چقدر است؟ بلوک استفاده شده از نوع سفالی با ابعاد میباشد. عرض قسمت جان تیرچه برابر 10 سانتیمتر میباشد.

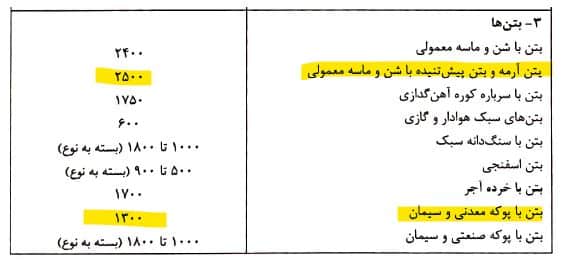

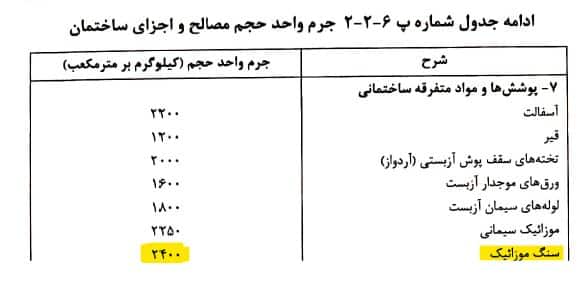

حل: با توجه به جدول پ-6-2-2 در صفحه 123 مبحث 6 وزن مخصوص مصالح به صورت زیر میباشد:
سنگ موزائیک برابر 2400 کیلوگرم بر مترمربع
ملات ماسه و سیمان برابر 2100 کیلوگرم بر مترمربع
بتن با پوکه معدنی و سیمان برابر 1300 کیلوگرم بر مترمربع
بتن با شن و ماسه معمولی 2400 کیلوگرم بر مترمربع
سقف کاذب با اندود گچی برابر 50 کیلوگرم بر مترمربع
در هر متر مربع از سقف با توجه به ابعاد بلوکها و فواصل آکس تا آکس تیرچهها حدود 8 عدد بلوک استفاده میشود. (دو ردیف با تعداد 4 عدد)
وزن تیرچهها:
در هر مترمربع دو عدد تیرچه استفاده میشود و وزن هر عدد تیرچه به ارتفاع 25 سانتیمتر برابر است با (با صرف نظر از قسمت اضافه عرض پاشنه)
در نهایت وزن هر متر مربع از سقف تیرچه بلوک برابر خواهد بود با:
برای اینکه نرمافراز ایتبس بار مرده سقف را به درستی محاسبه کند باید مشخصات سقف به درستی معرفی شود. و اگر طول سقف بیشتر از 7 متر باشد نیاز به تیرچه دوبل خواهد بود که در این صورت مقدار بار مرده افزایش خواهد یافت.

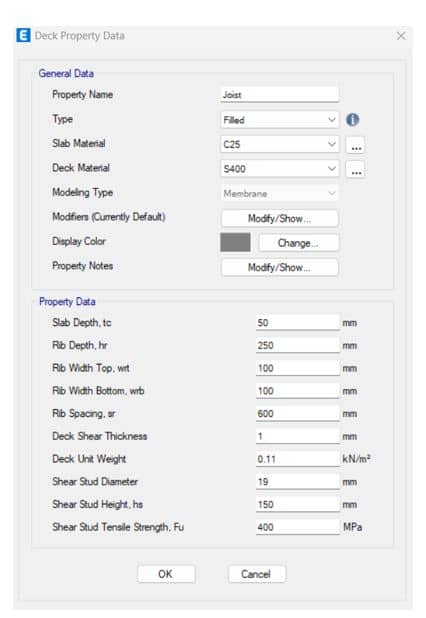

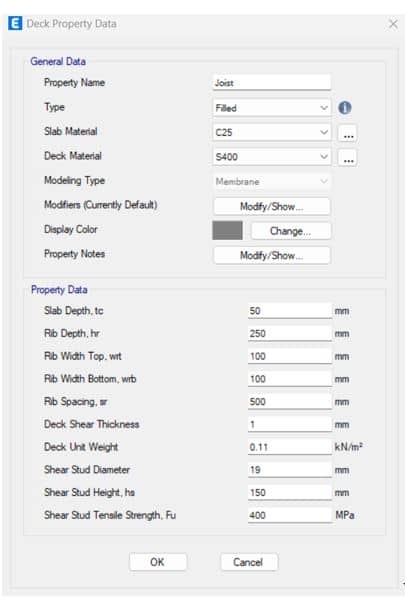

سقف تیرچه بلوک تک به صورت زیر تعریف میشود.
سقف تیرچه بلوک دوبل به صورت زیر تعریف میشود.
سقف تیرچه تک با یونولیت به صورت زیر خواهد بود:
سقف تیرچه دوبل با یونولیت به صورت زیر خواهد بود:
